Popis produktu:

123electric BMS123SM-G3-SET

Kompletní řešení pro články LFP, LTO, NMC a Li-Ion pro výrobu baterií s monitorováním a správou přes Bluetooth pomocí chytrého telefonu, iPadu, tabletu nebo jiného zařízení.

• Kompatibilní s LTO, pracuje s napětím článků mezi 1,5–5,0 V
• Vysoce přesné snímače proudu SOC s dvojitým rozsahem pro měření širokého rozsahu proudů až do 50 %
• Historie chyb, abyste viděli, kdy, v jaké buňce a jaká chyba nastala
• Protokolování SOC za poslední týden
• Přesnější měření teploty v blízkosti pólu buňky
• Aktualizace firmwaru vzduchem
• Snadnější konfigurace

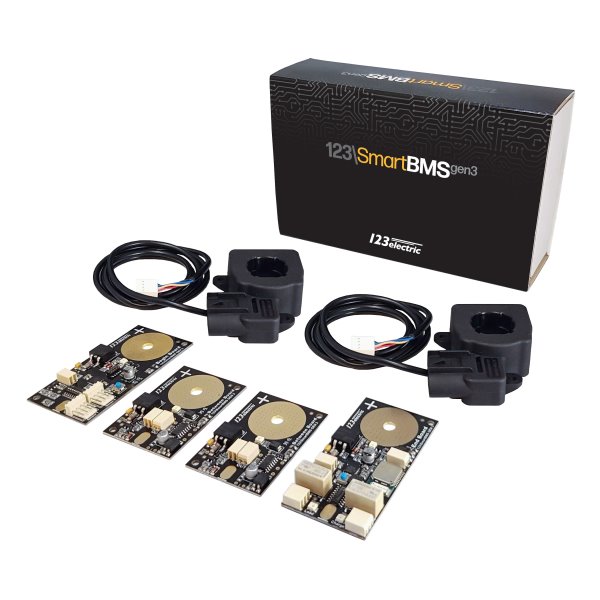

Součástí balení je 1× modul Begin (SOPGWL0310), 1× modul End (SOPGWL0417), 2× modul Between (SOPGWL0298), vodič pro propojení buněk, 2× snímač proudu (500 A) pro nezávislé sledování vstupního a výstupního proudu.

BMS123 Smart je plně modulární systém. Každý článek baterie je vybaven jedním plošným spojem malých rozměrů. K instalaci jsou zapotřebí tři typy desek s obvody článků. Jedna deska Begin instalovaná na prvním článku, jedna deska End instalovaná na posledním článku a běžná deska na každém článku mezi prvním a posledním článkem.

Pro akumulátorovou sadu složenou ze 4 článků (12 V) potřebujete pouze jeden modul Begin, jeden modul End a dva moduly běžných článků.

Begin modul:

End modul:

Pro baterie větších rozměrů (24 V, 48 V atd.) stačí začít s kompletní sadou (4 články) a jednoduše dokoupit další počet modulů běžných článků, které se nainstalují na další články mezi prvním a posledním článkem. Snadno tak vytvoříte kompletní systém pro libovolný počet článků!

Příklad konfigurace akumulátorů:

• 24 V balení (s 8 články LiFePO4): BMS123 Smart - kompletní sada obsahuje 4 články (1× First IN, 1× Last OUT, 2× Single CM) pro další 4 články stačí dokoupit další 4 moduly Single Cell (CM).
• 48 V balení (s 16 články LiFePO4): Pro dalších 12 článků stačí dokoupit dalších 12 modulů s jedním článkem (CM).

Příklad konfigurace 2P4S (např. 12 V [2× 100 Ah]) akumulátorů:

Pro tuto instalaci potřebujete opět pouze 12 V sadu BMS. Dva paralelní články jsou stále jen jedním článkem.

Chytrá aplikace BMS123

Jednoduchá instalace přímo na úrovni buňky.

BMS123 Smart je opravdu Smart: tento systém BMS nemá žádnou hlavní řídicí jednotku! Vše je integrováno přímo v modulech článků. Moduly článků IN a OUR obsahují všechny hardwarové komponenty pro základní provoz celého systému BMS. Buněčný modul OUT navíc shromažďuje všechna relevantní data a přenáší je prostřednictvím Bluetooth 4.0 LE (nízká spotřeba) do vašeho tabletu nebo telefonu se systémem iOS nebo Android.

Přístup k informacím o vašem akumulátoru nebyl nikdy jednodušší. Sledujte vše na dálku, včetně denní výroby fotovoltaických článků, denní spotřeby energie nebo například napětí všech článků na jediné obrazovce. Mějte kompletní přehled o svém domácím úložišti energie na svém Smartphonu nebo tabletu!

Chytré výhody systému BMS123:

• Deska malých rozměrů instalovaná přímo na svorky každé buňky
• Jednovodičová komunikace, snadná montáž akumulátoru
• Jednoduché zapojení celého systému určeného pro trhy se skladováním energie
• Žádná další hlavní řídicí jednotka
• K provozu není potřeba žádná externí baterie, systém BMS je napájen přímo z baterie
• Podrobné monitorování a vyvažování pro každou buňku samostatně
• Kontrola stavu všech buněk na jedné obrazovce
• Vynikající cenový poměr: robustní a spolehlivý systém za velmi výhodnou cenu
• Nastavitelná integrovaná bi-stabilní relé nízkého výkonu umožňující odpojit nabíječku a zátěž při předem definovaných úrovních
• Volitelný bezplatný software pro iOS nebo Android, který umožňuje získat rozšířenou monitorovací palubní desku

Aplikace pro Android

Aplikace pro iOS

BMS123 Smart a Victron

Kromě připojení jednoho z lithiových bateriových systémů Victron Energy k zařízení Multi nebo Quattro je možné připojit i systém jiného výrobce. Ve většině instalací bude třeba, aby systémy řízení baterií (BMS), které jsou dodávány s určitým typem lithiových bateriových systémů, měly kontrolu nad nabíjením a vybíjením baterií. Obecně budou chtít zastavit proces nabíjení, když maximální napětí článku vzroste nad určitou mez, a také budou chtít vypnout zátěž, která baterii vybíjí, když minimální napětí článku klesne pod jeho mezní hodnotu.

Schéma zapojení BMS123 Smart s Victron invertory:

123electric BMS123 Smart – rozšířený modul

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:
Rozsah provozního napětí: 1,5–5,0 V
Rozsah provozních teplot: -40 až 85 °C
Přesnost měření napětí: ± 20 mV
Přesnost měření teploty : ± 2 °C
Balanční proud: 1 A
Počet článků:2–255

Specifikace typu modulu:
Průměrná hodnota proudu vnitřního modulu: < 1,0 mA
Průměrná hodnota proudu počátečního modulu s 1 proudovým snímačem: < 1,1 mA
Průměrná hodnota proudu počátečního modulu se 2 proudovými snímači: < 1,6 mA
Průměrná hodnota proudu koncového modulu s Bluetooth v pohotovostním režimu: < 1,6 mA
Průměrná hodnota proudu koncového modulu se zařízením připojeným k Bluetooth: < 11,0 mA
Maximální hodnota proudu přes relé nabíjení/zatížení na koncovém modulu:
2 A při 30 VDC
1 A při 60 VDC

Specifikace měření proudovým snímačem se dvěma rozsahy:
Rozlišení měření < 20 A: 50 mA
Rozlišení měření > 20 A: 1,25 A
Mrtvý bod kolem nuly: ± 300 mA
Max. měřený proud: 500 A

Specifikace měření proudovým snímačem se dvěma rozsahy (2× smyčka):
Rozlišení měření < 10 A: 25 mA
Rozlišení měření > 10 A: 625 mA
Mrtvý bod kolem nuly: ± 150 mA
Max. měřený proud: 250 A

Specifikace měření proudovým snímačem se dvěma rozsahy (4× smyčka):
Rozlišení měření < 5 A: 12,5 mA
Rozlišení měření > 5 A: 313 mA
Mrtvý bod kolem nuly: ± 75 mA
Max. měřený proud: 125 A
