Popis produktu:

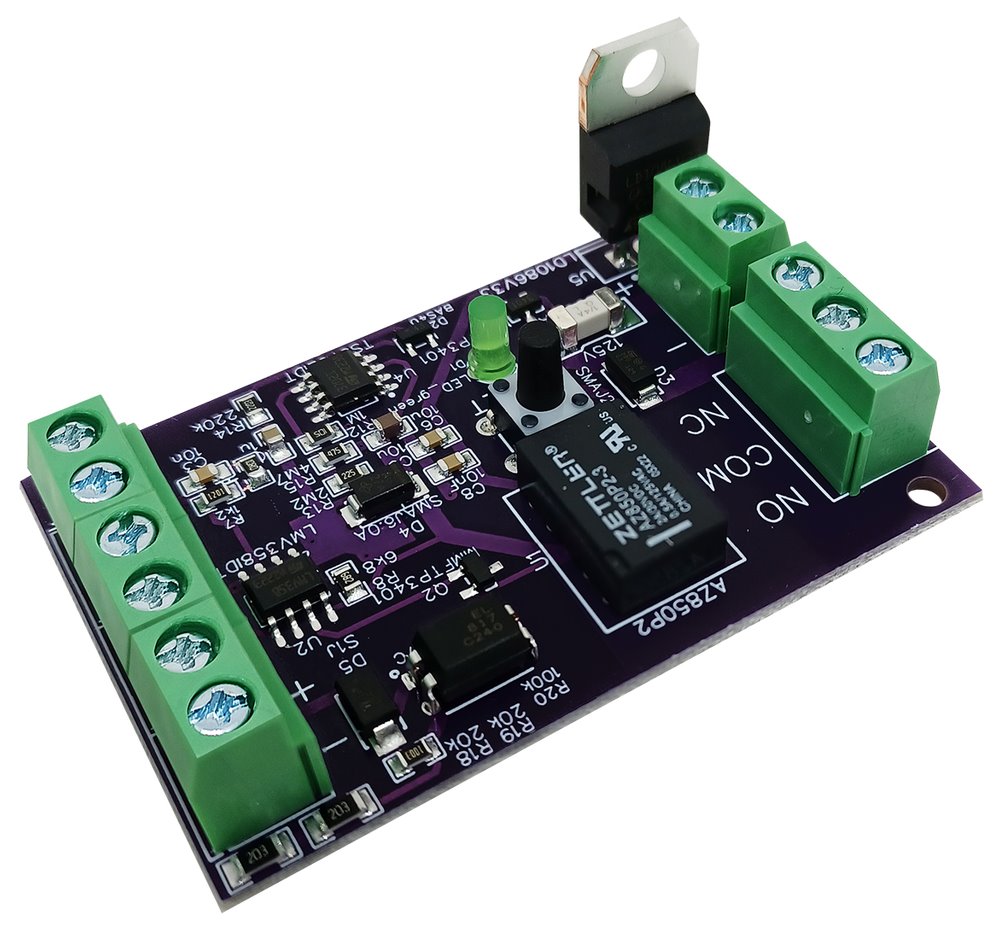

BMS Easy Modul pro teplotní ochranu LiFePO4 článků

Modul pro ochranu bateriového článku nebo bloku článků před přehřátím. Moduly EasyT lze funkčně spojit společně s moduly EasyV a vytvořit tak základní ochranu pro 12V, 24V, 48V atd. baterie. K jednomu modulu EasyT lze připojit až dva tepelné senzory.

Funkce:
Pokud je teplota sledovaného článku nebo bloku článků nižší než stanovené provozní maximum, výstupní relé modulu je zapojeno do polohy COM - NO a signalizační LED bliká v intervalu cca 3 s. Pokud teplota stoupne nad přípustnou mez, relé se přepne do polohy COM - NC a LED nebliká.

• Jednoduché, odolné a spolehlivé elektrické provedení (bez SW)
• Jednoduché zapojení a instalace modulu
• Výstupní galvanické oddělení (bistabilní relé)
• Galvanicky oddělené vstupy pro společný reset modulů (optočlen)

Použití:

• Základní ochrana pro jednoduché systémy (záložní napájení, karavany, chaty atd.)
• Dvojitá (záložní) ochrana pro pokročilé systémy BMS
• Dvojitý výstražný systém pro řídicí systémy
• Splňuje podmínku automatického vypnutí v případě poruchy

V kombinaci s modulem BMS Easy splňuje základní požadavky normy IEC 62619 pro ochranu bateriových systémů.

Základní zapojení modulů Easy a Easy T pro ochranu před napětím a teplotou

Pokud se článek dostane z povoleného rozsahu napětí nebo teplota bloku článků překročí povolenou teplotu, relé na příslušném modulu Easy se přepne do polohy NC, stykač KM1 ztratí napětí na cívce a odpojí napájení.

Základní ochrana baterií podle iec 62619 s externím zdrojem řídícího obvodu

U pokročilejších systémů je k dispozici nezávislý záložní zdroj 24 V DC pro řídicí obvody. Ten lze použít k napájení modulu EasyT, výkonového stykače a jeho pomocného relé.

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 4,5–30 V
Vlastní spotřeba: max. 8 mA
Přepnutí relé při T_max: do 55 °C
Max. spínací výkon relé (DC): 30 V/1 A, 60 V/0,5 A, 200 V/0,1 A
Dielektrická pevnost relé: 1000 V RMS
Napětí U_max mezi teplotním čidlem a napájením desky: 500 V
Vstupní napětí vzdáleného resetu/startu: 9–200 V (DC, AC)
Spotřeba relé při impulsu start/reset: 7,3 mA
Rozměry: 60 × 40 × 23 mm
Hmotnost: 22 g

Schéma:
