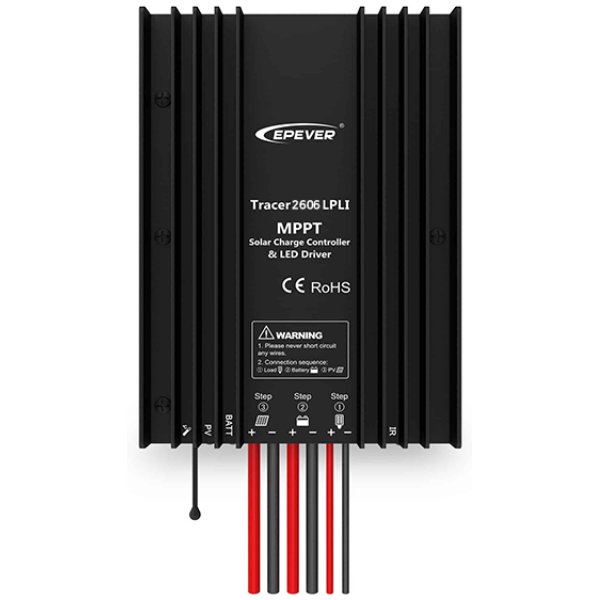

Pokročilý solární MPPT regulátor s integrovaným LED ovladačem pro autonomní fotovoltaické systémy.

Regulátor Tracer-LPLI série kombinuje funkce solárního nabíjecího regulátoru a LED ovladače s konstantním proudem do jedné jednotky. Využívá pokročilou technologii MPPT (Maximum Power Point Tracking), která zajišťuje až o 30 % vyšší účinnost nabíjení oproti klasickým PWM regulátorům. Systém je ideální pro solární LED osvětlení, zejména tam, kde je potřeba funkce stmívání.

Regulátor podporuje jak olověné, tak lithium-iontové baterie s funkcí automatické aktivace lithiových článků. Nabízí několik režimů řízení zátěže a automatický test zátěže při instalaci. Konstrukce s krytím IP68 zajišťuje odolnost proti vodě a prachu (1,5 m, 72 h).

Pokročilé nabíjecí algoritmy
Regulátor využívá čtyřstupňové nabíjení pro olověné baterie (uzavřené 14,4 V / gelové 14,2 V / zaplavené 14,6 V) a třístupňové pro lithiové články s přesným nastavením napětí podle typu baterie. Funkce vyrovnávacího nabíjení prodlužuje životnost olověných baterií.

Flexibilní řízení LED osvětlení
Integrovaný LED driver s konstantním proudem nabízí maximální výstupní proud 3,3 A. Systém podporuje více režimů řízení zátěže včetně automatického testu při instalaci, což usnadňuje uvedení do provozu.

Aplikace
Regulátor je určen pro solární osvětlení v mobilních aplikacích (solární vozy, batohy), domácí solární systémy, solární lodě, pouliční osvětlení a solární elektrárny. Pracovní teplotní rozsah -40 až +60 °C umožňuje použití v náročných klimatických podmínkách.

ZÁKLADNÍ SPECIFIKACE

Elektrické parametry

Jmenovité napětí baterie: 12/24 V DC (automatická detekce)
Pracovní rozsah napětí baterie: 8,5–32 V DC
Jmenovitý nabíjecí proud: 10 A
Maximální nabíjecí výkon: 130 W (12 V) / 260 W (24 V)
Maximální napětí naprázdno FV: 60 V (při min. teplotě), 46 V (při 25 °C)
Rozsah MPPT napětí: (napětí baterie +2 V) ~ 36 V
Maximální výstupní proud: 3,3 A
Maximální výstupní výkon: 100 W
Rozsah výstupního napětí: (max. napětí baterie +2 V) ~ 58 V
Maximální účinnost výstupu: 96 %
Přesnost řízení proudu: ≤ 2 %
Vlastní spotřeba (statické ztráty): ≤ 15 mA (12 V), ≤ 22 mA (24 V)
Komunikace: Infračervená (IR)
Typy baterií: olověné (uzavřené/gelové/zaplavené/vlastní); Lithiové (LiFePO4/Li-NiCoMn/vlastní)

Mechanické parametry

Rozměry: 124 × 89 × 30 mm
Montážní velikost: 88 × 76 mm
Napájecí kabel (PV/BAT): 14 AWG (2,5 mm²)
Kabel zátěže (LOAD): 18 AWG (1 mm²)
Hmotnost: 0,52 kg
Krytí: IP68 (vodotěsné, 1,5 m, 72 h)
Provozní teplota: -40 °C ~ +60 °C
