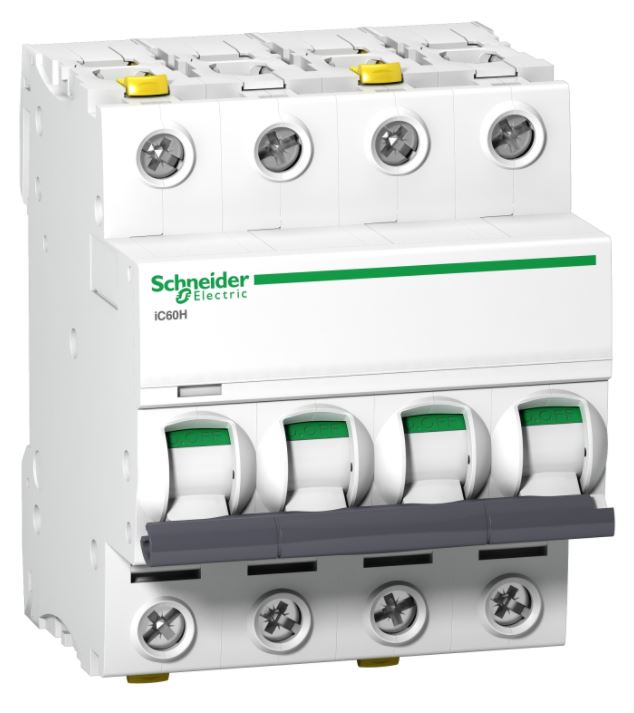

ZÁKLADNÍ POPIS: Řada Acti 9 Označení výrobku Acti 9 iC60 Typ produktu nebo součásti Miniaturní jistič Označení přístroje IC60H Popis pólů 4P Počet chráněných pólů 4 [In] jmenovitý proud 40 A Typ sítě DC AC Provedení jednotky spouští Tepelně-magnetická Typ charakteristiky C Vypínací schopnost 10000 A Icn podle EN/IEC 60898-1 při 400 V AC 50/60 Hz 42 kA Icu podle EN/IEC 60947-2 při 12...60 V AC 50/60 Hz 10 kA Icu podle EN/IEC 60947-2 při 440 V AC 50/60 Hz 15 kA Icu podle EN/IEC 60947-2 při 380...415 V AC 50/60 Hz 30 kA Icu podle EN/IEC 60947-2 při 220...240 V AC 50/60 Hz 42 kA Icu podle EN/IEC 60947-2 při 100...133 V AC 50/60 Hz 15 kA Icu podle EN/IEC 60947-2 při <= 250 V DC Kategorie užití Kategorie A podle EN 60898-1 Kategorie A podle IEC 60898-1 Vhodný pro bezpečné odpojení Ano podle EN 60898-1 Ano podle EN 60947-2 Ano podle IEC 60898-1 Ano podle IEC 60947-2 Normy EN 60947-2 IEC 60898-1 IEC 60947-2 EN 60898-1 DOPLŇKY: Frekvence sítě 50/60 Hz Mez vypnutí zkratové spouště 8 x In +/- 20 % [Ics] jmenovitá provozní 15 kA 50 % podle EN 60947-2 - 220...240 V AC 50/60 Hz vypínací schopnost 7,5 kA 50 % podle EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % podle EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % podle IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % podle IEC 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % podle IEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % podle EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % podle IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % podle IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % podle EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % podle IEC 60947-2 - 180...250 V DC 15 kA 100 % podle EN 60947-2 - 180...250 V DC Třída omezení 3 podle EN 60898-1 3 podle IEC 60898-1 [Ui] jmenovité izolační napětí 500 V AC 50/60 Hz podle EN 60947-2 500 V AC 50/60 Hz podle IEC 60947-2 [Uimp] jmenovité impulzní 6 kV podle EN 60947-2 výdržné napětí 6 kV podle IEC 60947-2 Signalizace polohy kontaktu Ano Typ ovládání Páčka Místní signalizace Signalizace vypnutí poruchou Upevnění Lišta DIN Rozteč 9 mm 8 Výška 91 mm Šířka 72 mm Hloubka 78,5 mm Hmotnost přístroje 0,5 kg Barva Bílá Mechanická životnost 20000 cykly Elektrická životnost 10000 cykly Připojení - svorky Dvojitá svorka (horní nebo dolní) 1…35 mm2 pevný Dvojitá svorka (horní nebo dolní) 1…25 mm2 ohebný Délka odizolování vodiče 14 mm pro horní nebo dolní připojení Kroutící moment 3,5 N.m horní nebo dolní Proudový chránič Samostatný blok PROSTŘEDÍ: Stupeň krytí IP IP20 podle IEC 60529 IP20 podle EN 60529 Stupeň znečištění 3 Kategorie přepětí IV Tropikalizace 2 Relativní vlhkost 95 % při 55 °C Provozní teplota -35…70 °C Teplota okolí pro uskladnění -40…85 °C UDRŽITELNOST: Stav udržitelné nabídky Green Premium produkt Směrnice EU RoHS V souladu Neobsahuje rtuť Ano Informace výjimce o RoHS Ano WEEE Na trzích Evropské unie musí být produkt likvidován podle pokynů pro zvláštní sběr odpadu a nikdy se nesmí vyhazovat do odpadkových košů.
