Popis produktu:

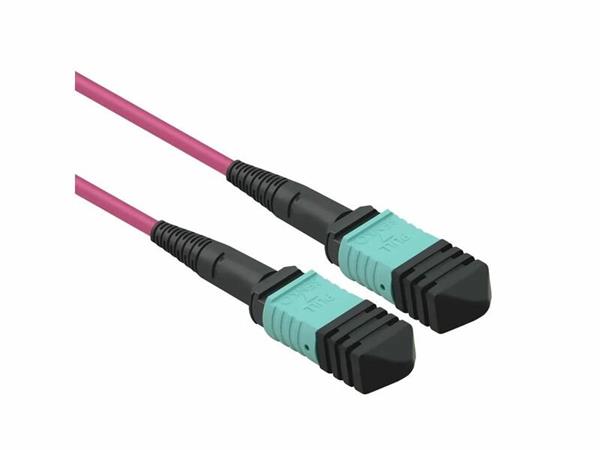

MPO (multi-fibre push-on) kabelážny systém

MPO (multi-fibre push-on) kabelážny systém je ľahko použiteľné riešenie založené na vysokohustotnom konektore a plochých kábloch s 12 žilami. Tento systém sa bežne používa v dátových centrách ale aj napr. medzi serverovňami. Je navrhnutý pre spoľahlivé a rýchle operácie so zjavnými výhodami menšej požiadavky na priestor a lepšej škálovateľnosti. Vopred ukončené káble MPO sa môžu rozvetvovať na iné pripojenia, zvyčajne k LC, na prepojenie s produktmi alebo službami so štandardnou hustotou pomocou modulov alebo káblov s rozvetvením.

Konektory MPO sa zvyčajne dotýkajú 12 vlákien v jednom spojení. Spojenie musí byť stabilné a jeho konce musia byť správne zarovnané. Tieto aspekty sú nevyhnutné na dosiahnutie požadovaných parametrov prenosu.
Preto sú konektory MPO dostupné v prevedení samec (s kolíkmi) alebo samica (bez kolíkov). Kolíky zaisťujú, že čelá konektorov sú pri kontakte presne zarovnané a že konce vlákien nie sú odsadené. Poznámka: všetky káble neobsahujú halogény (LSOH). Konektory sú nízkostratové konektory s veľmi nízkym útlmom.


Pravidlá pripojenia
a) Pri vytváraní spojenia MPO vždy použite jeden konektor samec a jeden konektor samice plus jeden adaptér MPO.
b) Nikdy nespájajte samca so samcom alebo samicu so samicou. Pri spojení samica-samica nebudú jadrá vlákien dvoch konektorov v presne rovnakej výške, pretože chýbajú vodiace kolíky. To povedie k strate výkonu. Spojenie medzi mužom a mužom má ešte katastrofálnejšie výsledky. Tam vodiace kolíky narážajú na vodiace kolíky, takže nedochádza k žiadnemu kontaktu. To môže tiež poškodiť konektory.
c) Nikdy nerozoberajte konektor MPO. Kolíky sa ťažko odpájajú od konektora MPO a vlákna sa môžu pri tomto procese zlomiť.


MPO-12 TYP A (rovný) Key-Up až Key-Down

STRANA A: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

STRANA B: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

MPO-káble

Káble MPO sa dodávajú už ukončené. Vyžaduje si to väčšiu pozornosť pri plánovaní vopred, ale má to množstvo výhod: krátke montážne časy, odskúšaná a zaručená kvalita a veľká spoľahlivosť.

Kufrové káble: Kufrové káble slúžia ako trvalé prepojenie medzi modulmi MPO. Kufrové káble sú k dispozícii s 12 vláknami. Ich konce sú ukončené 12-vláknovými MPO konektormi v zásuvke (bez kolíkov).

Fan-Out káble: Fan-Out káble sa používajú na pripojenie MPO kábla ku konektorom štandardnej hustoty, zvyčajne k 12 LC konektorom.

Optické vlákno - Kábel OM4: Pozrite si prepojovací kábel z optických vlákien 50/125µm OM4 v našom katalógu. Kľúčovým bodom každej inštalácie je zabezpečiť správne zapojenie medzi vysielačom a prijímačom. V prípade použitia sady kaziet, trunkových káblov a duplexných patchcordov - je potrebné dodržať určité pravidlo pre metódu polarity trunkových káblov. Prípad popísaný na obrázku je podľa metódy polarity A, čo znamená, že duplexné prepojovacie káble z optických vlákien MUSIA byť na jednej strane KRÍŽNE zapojené a na druhej strane ROVNO.

MPO-Adaptéry

Adaptéry slúžia na pripojenie dvoch MPO konektorov. Presadzujú, že oba kľúče sú hore. Takže dva konektory sú spojené v rovnakej polohe voči sebe navzájom.

MPO-moduly

Moduly a adaptérové dosky sú to, čo spája trvalé spojenie s prepojovacím káblom so štandardnou hustotou. Modul MPO umožňuje užívateľovi zobrať vlákna privádzané kmeňovým káblom a distribuovať ich do duplexného kábla. Ako už zmontované jednotky, moduly MPO sú osadené 12 vláknami a majú LC adaptéry na prednej strane a MPO na zadnej strane. Moduly je možné zabudovať do panelov pre inštaláciu do 19" racku.

Technické špecifikácie
Skupina produktov Kábel z optických vlákien
Typ produktu MPO (nasadzovanie z viacerých vlákien)
Farba fialový
Dĺžka 3 m
Množstvo vlákniny 12
Zloženie vodiča Kompaktný vodič
Externý kábel nie
Vláknová sekcia 50/125 um OM4
Strana 1 Typ konektora MPO
Typ konektora na strane 2 MPO
Odľahčenie aramidového napätia Áno
Kábel LSOH Áno
Technická zvláštnosť MPO-12 TYP A (rovný) Key-Up až Key-Down
Hmotnosť 190,2 g
