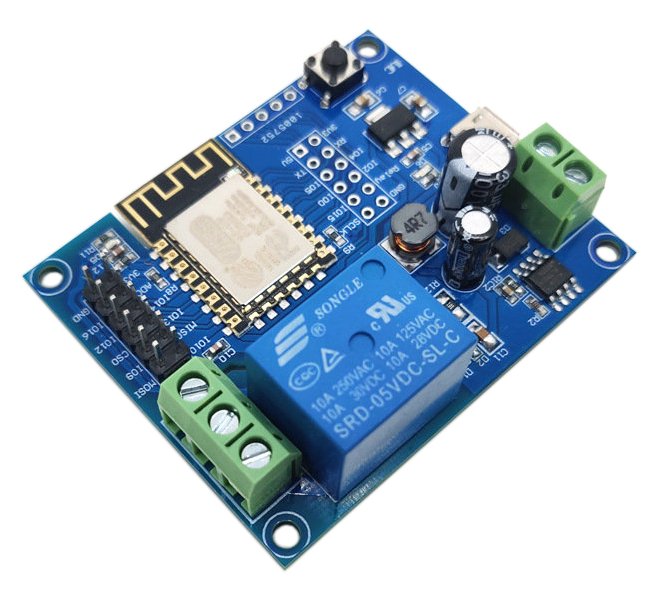

1kanálový relé modul s firmwarem Tasmota na čipu ESP8266 určený pro lokální automatizaci, spínání AC i DC spotřebičů a integraci s Home Assistant přes MQTT.

Modul podporuje dva pracovní režimy: self-locking (výchozí stav – relé zůstane v poloze, do které bylo přepnuto) a inching (impulzní režim – relé se po sepnutí automaticky vrátí do výchozí polohy). Přepnutí do režimu inching se provede příkazem PulseTime 1 v příkazovém řádku Tasmota. Relé zvládne spínat zátěže až 10 A / 2200 W.

Deska je postavena na čipu ESP8266 s Wi-Fi 2.4 GHz (802.11b/g/n) a disponuje volnými GPIO piny, ke kterým lze připojit digitální i analogová čidla – například čidlo pohybu nebo teplotní senzor. Jednotlivé vstupy a výstupy jsou mapovatelné přes Tasmota template. Napájení je možné přes USB port nebo přímo ze zdroje 5 V / 8–80 V DC.

Konfigurace a připojení
Výchozí název Wi-Fi přístupového bodu modulu je IoTorero. Po připojení k síti je nutné zjistit přidělenou IP adresu v routeru a přistoupit k webovému rozhraní Tasmota. Vstupy a výstupy na desce jsou konfigurovatelné prostřednictvím Tasmota template, což umožňuje přizpůsobit funkci GPIO pinů konkrétnímu projektu.

Typická použití
Modul je vhodný pro řízení přístupu, dálkové spouštění počítače, ovládání garážových vrat, spínání na základě hodnot ze senzorů nebo jako součást automatizace rolet a závěsů. Díky podpoře MQTT lze modul snadno začlenit do stávající infrastruktury chytré domácnosti.

ZÁKLADNÍ SPECIFIKACE

Čip: ESP8266
Firmware: Tasmota
Napájecí napětí: 5 V DC (micro USB) nebo 80 V DC
Spotřeba desky: < 1 W
Klidový proud: 80 mA
Maximální spínaný proud: 10 A
Maximální spínaný příkon: 2200 W
Maximální doba sepnutí relé: 15 ms
Maximální doba rozepnutí relé: 5 ms
Životnost relé: ≥ 1 000 000 cyklů
Elektrický izolační odpor: 100 MΩ
Izolační pevnost: 1000 V
Pracovní režimy: inching & self-locking
Bezdrátový standard: Wi-Fi 2,4 GHz, 802.11b/g/n
Provozní teplota: –40 až +70 °C
Rozměry: 6 × 5 × 1,8 cm
