Polovodičové SSR relé určené pro plynulé fázové spínání odporových zátěží.

SSR (Solid State Relay) představuje spolehlivou alternativu k mechanickým stykačům při regulaci výkonu elektrických spotřebičů. Díky fázovému řízení umožňuje plynulé zvyšování a snižování výkonu připojené odporové zátěže, což výrazně prodlužuje životnost spotřebičů a zvyšuje komfort jejich ovládání.

Relé se ovládá analogovým napětím DC 0-10 V, přičemž efektivní výkonová oblast se nachází přibližně mezi 5-10 V (dáno funkcí spínacího obvodu a tvarem sinusovky). Zařízení je dimenzováno na jmenovitý proud 25 A a napětí 250 V (AC), což pokrývá většinu běžných aplikací.

Výhody oproti mechanickým stykačům
SSR relé neobsahuje žádné pohyblivé části, které by podléhaly mechanickému opotřebení. Díky tomu nabízí výrazně vyšší spolehlivost a delší životnost než konvenční mechanické stykače, zejména v aplikacích s častým spínáním.

Aplikace fázového řízení
Fázové řízení je ideální pro regulaci odporových zátěží jako jsou topná tělesa, infrazářiče, žárovky nebo topné spirály. Umožňuje plynulou regulaci výkonu bez rušivých přechodových jevů, které vznikají při spínání v nule.

Instalace a chlazení

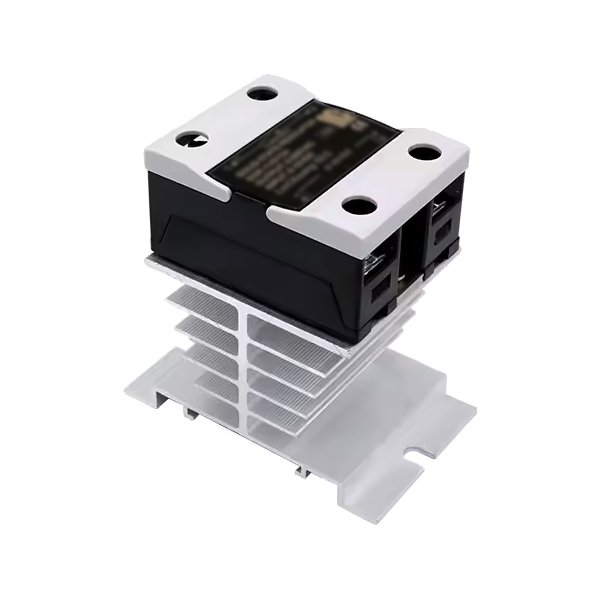

Relé je vybaveno montážní klipsnou pro standardní DIN lištu a dodáváno s chladičem, který zajišťuje efektivní odvod tepla vznikajícího při spínání vyšších proudů. Správná instalace chladiče je nezbytná pro zajištění dlouhodobé spolehlivosti a plného výkonu relé.

ZÁKLADNÍ SPECIFIKACE

Typ relé: polovodičové (SSR) s fázovým řízením
Analogové řízení: 0-10 V DC (pracovní oblast 5-10 V)
Jmenovitý proud: 25 A
Jmenovité napětí: 250 V (AC)
Počet spínaných pólů: 1
Spínací režim: fázové řízení
Montáž: klipsna na DIN lištu a chladič
Rozměry bez chladiče: 30 × 60 × 46 mm
Rozměry s chladičem: 80 × 50 × 80 mm
