Rozšiřující kit pro přidání 5G/4G konektivity k routeru Turris Omnia NG a Turris Omnia NG Wired.

Kit je postaven na 5G kartě Quectel RM500UEA, která se instaluje do slotu M.2 routeru. Karta podporuje jak sítě 5G (Sub-6 GHz), tak 4G LTE a pokrývá široké spektrum frekvenčních pásem používaných v Evropě i dalších regionech. Součástí balení jsou veškeré montážní komponenty včetně antén, pigtailů, hliníkového chladiče a teplovodivých podložek.

Po fyzické instalaci karty a antén stačí vložit SIM kartu bez PIN do slotu SIM0 a nainstalovat podporu pro 5G kit z nabídky balíčků v rozhraní reForis. Kit je plně kompatibilní s Turris OS.

Instalace a montáž
Karta se vkládá do slotu M.2 v routeru. Před instalací karty je nutné umístit teplovodivou podložku pod kartu, přilepit hliníkový chladič na horní stranu karty a na něj přiložit druhou teplovodivou podložku. Před použitím podložek je třeba odstranit modrou ochrannou fólii. Pigtaily se upevňují do šasi routeru pomocí plastových držáků a jejich konektory MHF-4 se připojují ke kartě a zajišťují přiloženou plastovou sponou.

Obsah balení

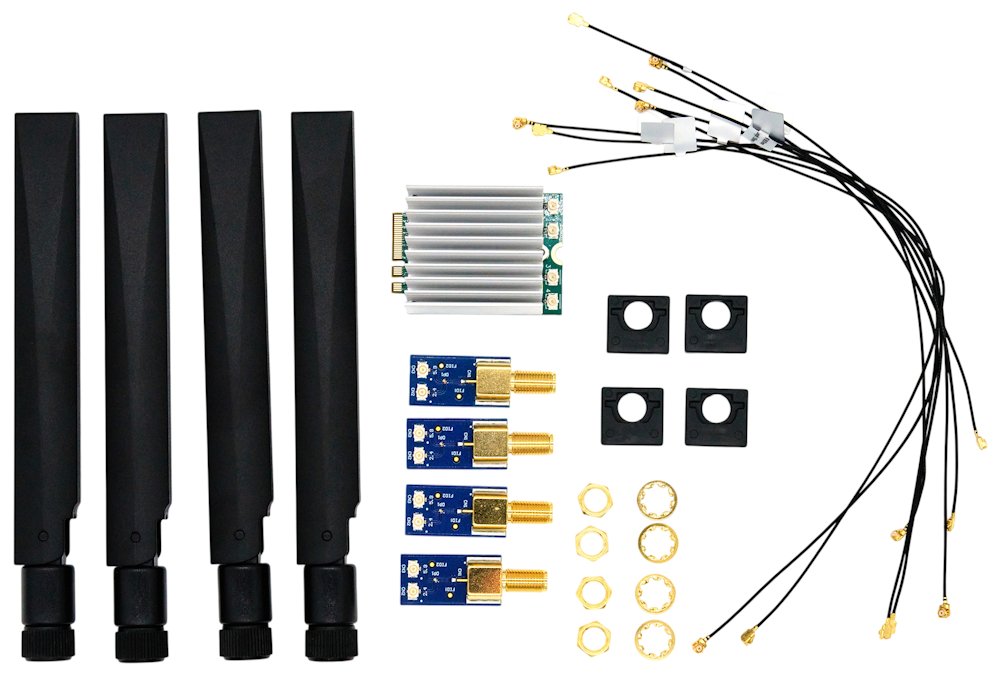

1× 5G karta Quectel RM500UEA, 2× pigtail MHF4–SMA 15 cm, 2× pigtail MHF4–SMA 20 cm, 4× plastový držák pigtailů, 1× plastová spona pro zajištění konektorů MHF-4, 1× hliníkový chladič, 2× teplovodivá podložka, 4× anténa.

ZÁKLADNÍ SPECIFIKACE

5G karta: Quectel RM500UEA
Typ sběrnice: M.2
Podporované technologie: 5G (Sub-6 GHz), 4G LTE
Podporovaná 5G pásma: (n1) 2 100 MHz, (n3) 1 800 MHz, (n5) 850 MHz, (n7) 2 600 MHz, (n8) 900 MHz, (n20) 800 MHz, (n28) 700 MHz, (n38) 2 600 MHz, (n40) 2 300 MHz, (n41) 2 500 MHz, (n77) 3 700 MHz, (n78) 3 500 MHz, (n66) 1 700 MHz
Podporovaná 4G/LTE pásma: (1) 2 100 MHz, (2) 1 900 MHz, (3) 1 800 MHz, (4) 1 700 MHz, (5) 850 MHz, (7) 2 600 MHz, (8) 900 MHz, (20) 800 MHz, (28) 700 MHz, (38) 2 600 MHz, (40) 2 300 MHz, (41) 2 500 MHz, (66) 1 700 MHz
Počet antén: 4
Délky pigtailů MHF4–SMA: 2 × 15 cm, 2 × 20 cm
Chlazení: hliníkový chladič + 2 teplovodivé podložky
Kompatibilní systém: Turris OS (správa přes reForis)
