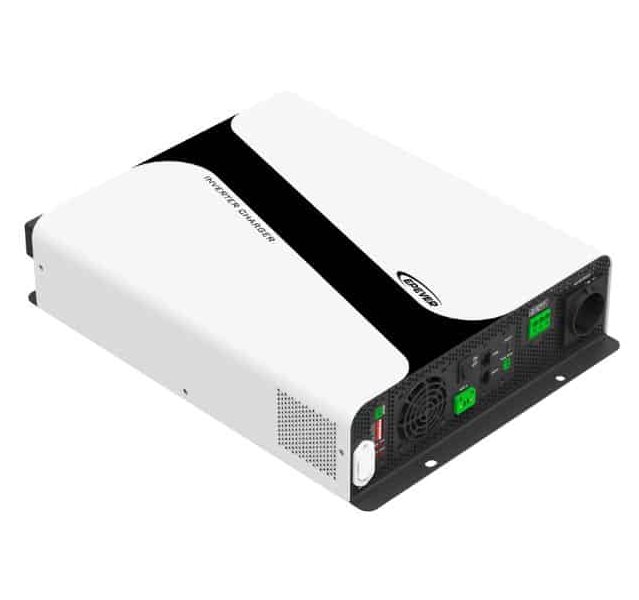

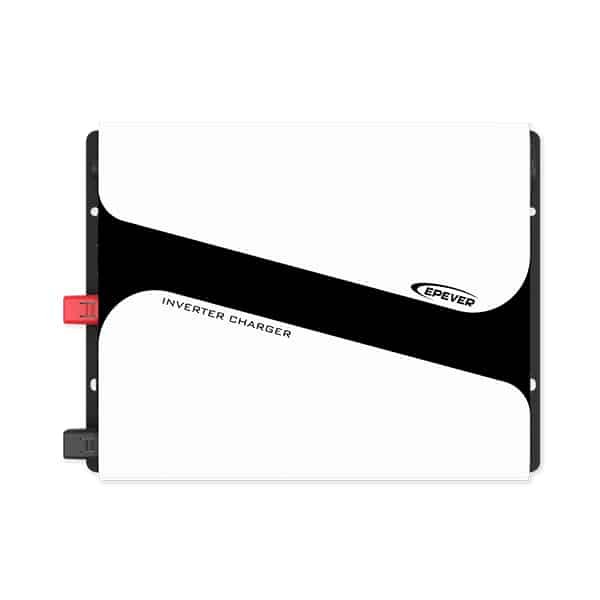

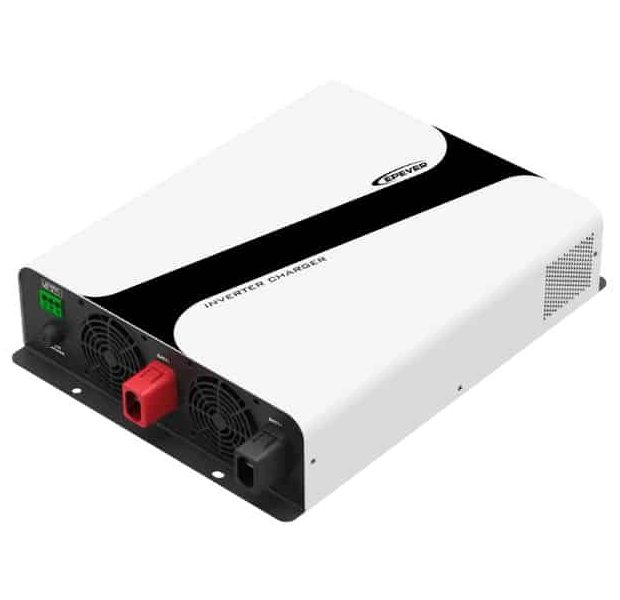

Pokročilý integrovaný měnič/nabíječ speciálně navržený pro systémy obytných vozů s výkonem 3 kW a čistou sinusovkou.

Zařízení série ICR kombinuje tři základní funkce v jednom kompaktním pouzdru: nabíjení z 230V sítě s maximálním proudem až 150 A, bypass režim pro přímé propojení sítě a nezávislý měničový výstup s čistou sinusovkou. Nabíjecí část využívá plně digitální technologii PFC s dvojitou regulační smyčkou napětí a proudu (PF ≈ 1), zatímco měničová část pracuje s digitálním SPWM pro dokonale čistý sinusový výstup 230 VAC.

Díky nastavitelnému nabíjecímu proudu a inteligentnímu řízení zátěže je zařízení plně přizpůsobitelné konkrétním požadavkům vozidla. Podporuje napěťový rozsah 10,8–16 V pro 12V bateriové systémy a je kompatibilní s různými typy generátorů. Kompaktní konstrukce s rozměry 319 × 420 × 92 mm a hmotností 8,6 kg zajišťuje snadnou instalaci i v omezeném prostoru.

Pokročilé komunikační možnosti
Zařízení nabízí tři volitelné kombinace komunikačních rozhraní pro integraci do různých systémů obytných vozů. Kromě standardního RS485 lze využít protokoly CAN (RV-C) nebo LIN (CI-BUS). Komunikační port je možné podle potřeby povolit nebo zakázat. Volitelné moduly Bluetooth, Wi-Fi nebo 4G umožňují vzdálené monitorování a ovládání.

Vysoká kvalita výstupního napětí
Digitální SPWM technologie zajišťuje čistou sinusovku s celkovým harmonickým zkreslením THDu < 3 %. Výstupní napětí je stabilizováno na 230 VAC ± 3 % s frekvencí 50 Hz, což zajišťuje bezproblémový provoz citlivých spotřebičů včetně elektroniky, elektrického nářadí a audio/video zařízení.

Inteligentní řízení zátěže
Systém automaticky řídí zatížení na základě aktuálního použití vozidla a konfigurace systému. Při překročení teploty +50 °C dochází k automatickému snížení výstupního výkonu a nabíjecího proudu. Nad nadmořskou výšku 2 000 m se zatížitelnost snižuje o 10 % na každých 1 000 m.

Rychlonabíjecí USB-C port
Integrovaný USB-C port s podporou rychlonabíjení poskytuje výstupní napětí 5/9/12/15 VDC při 3 A nebo 20 VDC při 3,25 A s maximálním výkonem až 65 W pro nabíjení notebooků, tabletů a dalších mobilních zařízení.

ZÁKLADNÍ SPECIFIKACE

Baterie (DC): 12 V, rozsah 10,8–16 V
Maximální nabíjecí proud: 150 A
Jmenovitý vstupní výkon: 4 500 W (nabíjení + bypass)
Vstupní napětí: 230 VAC (190–265 VAC)
Vstupní frekvence: 45–65 Hz
Výstupní výkon měniče: 3 000 W
Přechodný výkon: 6 000 W (5 s)
Výstupní napětí: 230 VAC ± 3 %
Výstupní frekvence: 50 Hz
Tvar výstupního napětí: čistá sinusovka
THDu: < 3 %
Doba přepnutí: < 10 ms
Provozní teplota: -20 až +65 °C
Skladovací teplota: -25 až +70 °C
Krytí: IP20
Rozměry: 319 × 420 × 92 mm
Hmotnost: 8,6 kg
Certifikace: IEC 62109-1, IEC 62109-2, EN 62109-1, EN 62109-2, IEC 61000-6-2, IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61000-6-4
