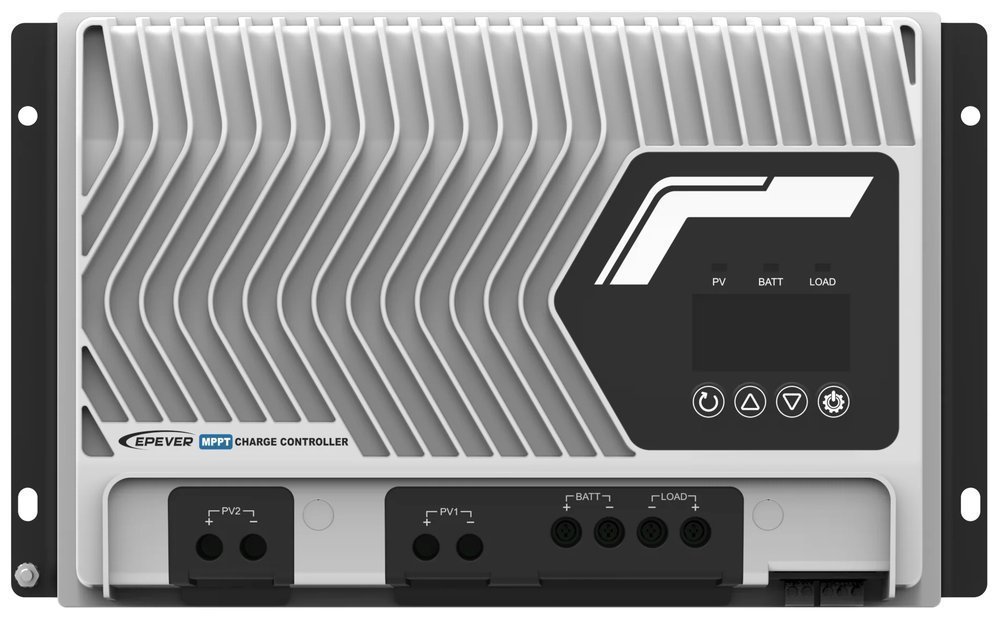

Pokročilý MPPT regulátor série IT-NC G3 pro střední až velké solární systémy s nabíjecím proudem 50 A a podporou napěťových systémů 12/24/48 V.

Solární regulátor nabízí špičkovou účinnost MPPT sledování 99,5 % a maximální konverzi 98,3 % pro optimální využití energie z fotovoltaických panelů. Podporuje maximální napětí naprázdno 200 V při nejnižší teplotě a 180 V při 25 °C, což umožňuje připojení většího počtu panelů v sérii.

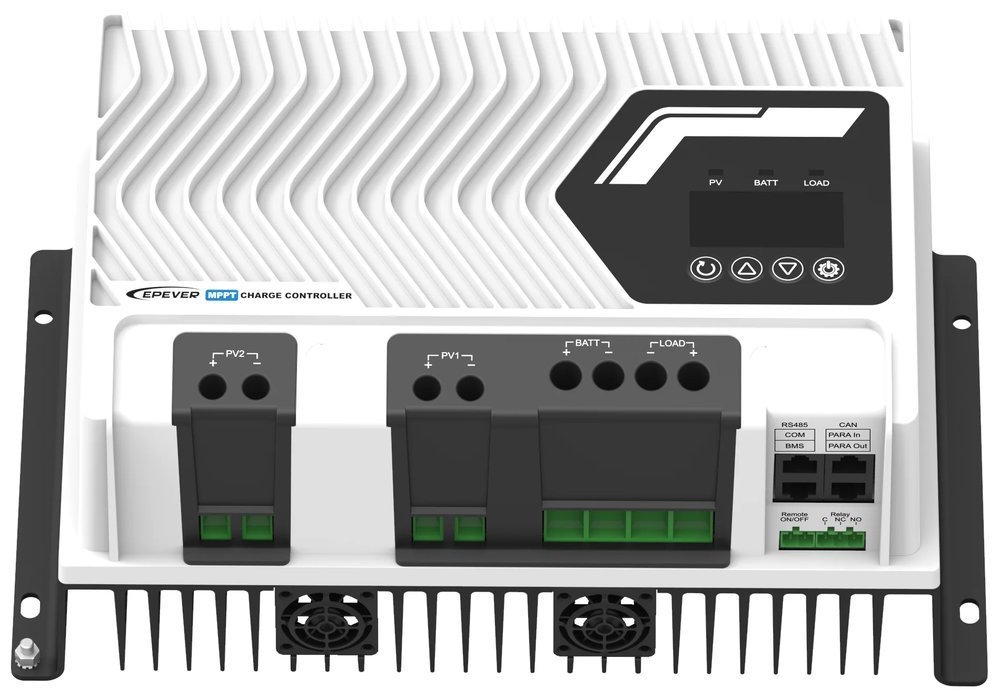

Regulátor je vybaven robustním kovovým odlitým pouzdrem s krytím IP43 včetně bílého krytu svorek pro ochranu před prachem a vlhkostí. Konstrukce zajišťuje spolehlivý provoz v rozsahu teplot -25 °C až +60 °C s automatickým snižováním výkonu nad 40 °C.

Komunikace a monitoring

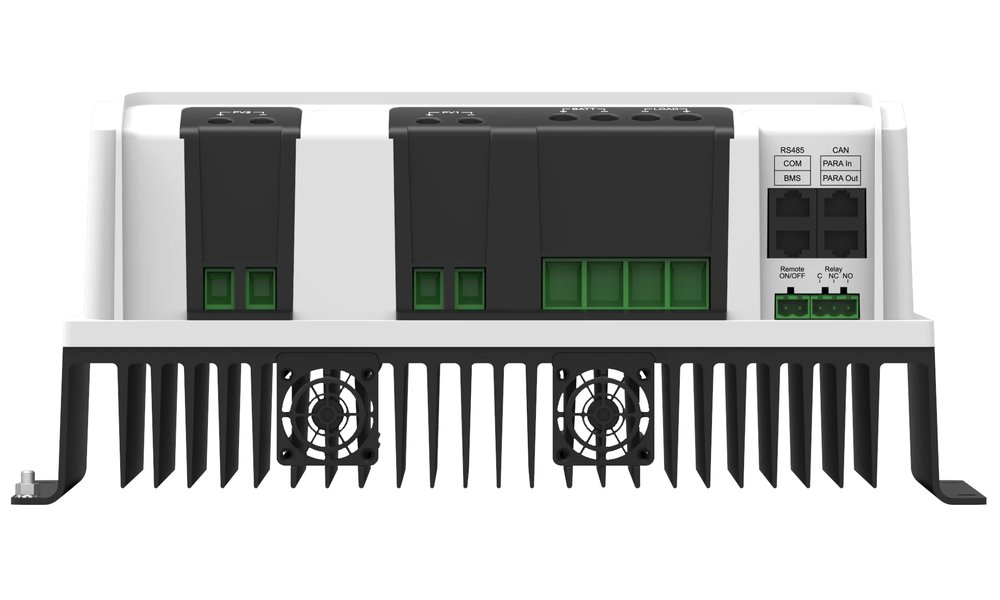

Regulátor disponuje komunikačním portem RS-485 s napájením 5 V DC/200 mA (RJ-45) pro připojení volitelných modulů Bluetooth, Wi-Fi nebo 4G. Rozhraní CAN umožňuje paralelní provoz až 6 zařízení s bateriemi nebo bez nich. BMS komunikace zajišťuje spolehlivou správu nabíjení a vybíjení lithiových baterií EPEVER, pro ostatní je potřeba modul BMS-LINK.

Výkonové parametry
Při plném zatížení dosahuje regulátor účinnosti 97,1 % s teplotní kompenzací -3 mV/°C/2 V. Vlastní spotřeba je 98 mA/12 V, 60 mA/24 V, 46 mA/48 V při zapnuté komunikaci, respektive 48 mA/12 V, 25 mA/24 V, 14 mA/48 V při vypnuté komunikaci.

Instalace a připojení
Regulátor má rozměry 307 × 253 × 143 mm s krytem nebo 307 × 202 × 134 mm bez krytu. Montážní rozměry jsou 295 × 130 mm s otvory průměru 7 mm. Doporučený průřez kabelů je 6 AWG/16 mm² s hmotností 5,07 kg včetně krytu nebo 4,86 kg bez krytu.

ZÁKLADNÍ SPECIFIKACE

Elektrické parametry

Jmenovité napětí baterie: 12 / 24 / 48 V DC (automatická detekce)
Pracovní rozsah napětí: 8–62 V
Jmenovitý nabíjecí/vybíjecí proud: 50 A
Maximální nabíjecí výkon: 650 W / 12 V, 1 300 W / 24 V, 2 600 W / 48 V
Jmenovitý proud zátěže: 50 A
Maximální napětí PV naprázdno: 200 V (při nejnižší teplotě), 180 V (při 25 °C)
Pracovní rozsah MPPT: (napětí baterie + 2 V, min. 28 V) až 144 V (při 25 °C)
Maximální konverzní účinnost: 98,3 %
Účinnost při plném zatížení: 97,1 %
Vlastní spotřeba (povolená komunikace): 98 mA / 12 V; 60 mA / 24 V; 46 mA / 48 V
Vlastní spotřeba (vypnutá komunikace): 48 mA / 12 V; 25 mA / 24 V; 14 mA / 48 V
Typy baterií: AGM, Gel, zaplavené, LiFePO4, Li(NiCoMn)O2, uživatelské
Suchý kontakt: 5 A/30 V DC (max. 0,5 A/60 V DC)
Komunikace: RS-485 (5 V DC / 200 mA, RJ-45)

Mechanické parametry

Rozměry s krytem: 307 × 253 × 143 mm
Rozměry bez krytu: 307 × 202 × 134 mm
Montážní rozměry: 295 × 130 mm
Hmotnost: 5,07 kg (s krytem), 4,86 kg (bez krytu)
Krytí: IP43 (s bílým krytem svorek), IP32 (bez krytu)
Svorkovnice: 6 AWG/16 mm²
Doporučený kabel: 6 AWG/16 mm²
Provozní teplota: -25 až +60 °C (plný výkon do 40 °C)
Teplotní rozsah LCD displeje: -20 °C až +70 °C
Skladovací teplota: -30 °C až +70 °C
