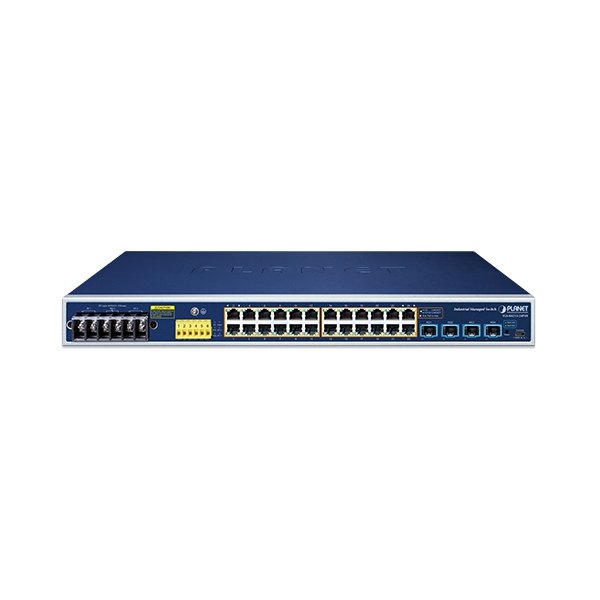

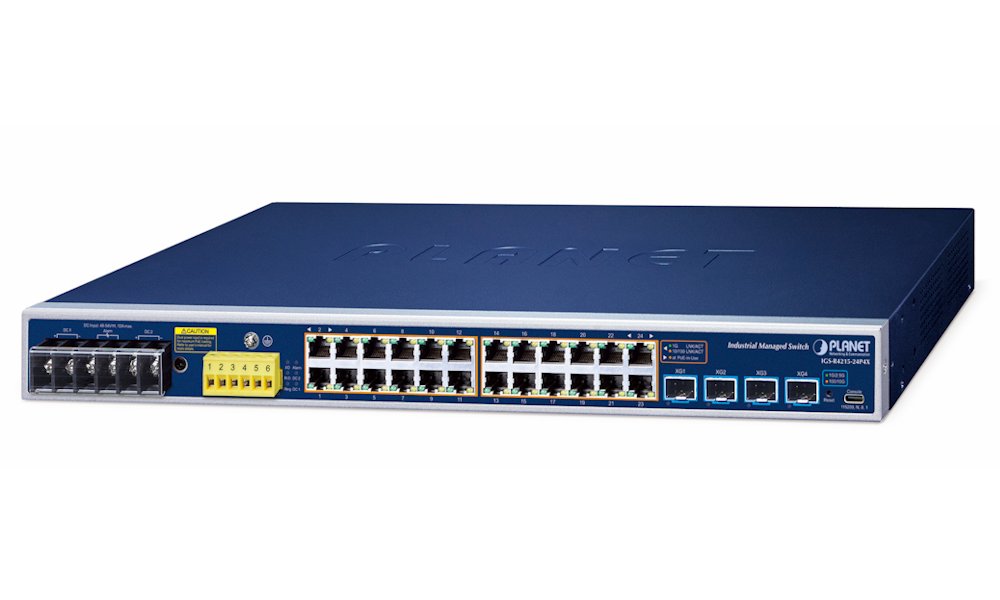

Průmyslový L2+ spravovaný switch do racku (1U) s 24 porty PoE+ 802.3at, 4 porty 10G SFP+ a provozem bez ventilátoru v rozsahu teplot -40 až +75 °C.

Switch IGS-R4215-24P4X je určen pro nasazení v náročných průmyslových prostředích, kde jsou kladeny vysoké nároky na spolehlivost, odolnost a nepřetržitý provoz. Každý ze 24 portů RJ-45 10/100/1000BASE-T podporuje napájení po síti dle IEEE 802.3at s výkonem až 36 W na port. Celkový PoE budget dosahuje 440 W při duálním napájení nebo 240 W při jednom zdroji. Čtyři sloty 10GBASE-SR/LR SFP+ jsou zpětně kompatibilní s transceivery 100M/1G/2,5GBASE-X a zajišťují vysokorychlostní uplink s propustností až 128 Gb/s.

Zařízení disponuje duálním napájením 48–54 V DC s ochranou proti přepólování, ochranou EFT/ESD 6 kV a krytím IP30. Podpora protokolů ITU-T G.8032 ERPS a IEEE 802.1s MSTP zajišťuje rychlou obnovu kruhové topologie (doba obnovy < 450 ms). Správa probíhá přes webové rozhraní, konzoli (USB-C), Telnet, SNMPv1/v2c/v3 nebo zabezpečeně přes SSHv2 a TLSv1.2.

Správa a diagnostika
Switch podporuje správu přes konzoli (USB-C na RS-232, 115200/8/N/1), webové rozhraní, Telnet, SNMPv1/v2c a zabezpečené rozhraní SSHv2, TLSv1.2 a SNMPv3. Firmware a konfigurace lze nahrávat přes HTTPs nebo TFTP. Funkce SFP-DDM (Digital Diagnostic Monitor) umožňuje sledovat optický výkon, teplotu, napájení a proud laserové diody transceiveru v reálném čase. Zařízení je kompatibilní s platformami PLANET UNI-NMS, NMSViewerPro a CloudViewerPro pro vzdálenou správu.

Vrstva 2 a QoS
Switch nabízí plnou podporu VLAN (802.1Q, Q-in-Q/802.1ad, Voice VLAN, Protocol VLAN, Private VLAN, Management VLAN, GVRP) s až 256 skupinami VLAN z rozsahu 4 094 ID. Agregace linek dle IEEE 802.3ad LACP nebo statický trunk podporují až 8 skupin po 8 portech. QoS zahrnuje 8 prioritních front, klasifikaci dle 802.1p CoS, DSCP/IP Precedence a řízení šířky pásma na každém portu (Ingress/Egress Rate Limit).

Digitální vstupy a výstupy
Dva digitální vstupy (úroveň 0: -24 V až 2,1 V; úroveň 1: 2,1 V až 24 V, max. 10 mA) a dva digitální výstupy (open collector, max. 24 V DC / 100 mA) jsou vyvedeny na odnímatelný 6pinový svorkovnicový blok. Alarmový relé výstup (3 A při 24 V DC) signalizuje výpadek napájení nebo výpadek portu.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 24× RJ-45 10/100/1000 Base-T PoE+, 4× 10GBASE-SR/LR SFP+, 1× USB-C na RS-232 sériový port konzole, 2× DI, 2× DO
Paměť: 16K MAC adres, buffer 12 Mb
Propustnost: sběrnice 128 Gbps, provozně 95,23 Mpps (64B)
Podpora přenosu: JumboFrame 12 KB
Provedení: rack 1U
Napájení: duální 48–54 V DC, max. 12 A
Spotřeba: max. 10,7 W (systém bez PoE) / max. 486 W (plné zatížení)
Ochrana: EFT/ESD do 6 kV DC
Provozní teplota: -40 až +75 °C, vlhkost 5–95 %
Krytí: IP30
Rozměry: 444 × 200 × 44,2 mm
Hmotnost: 3 250 g

PoE funkce:

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27)
