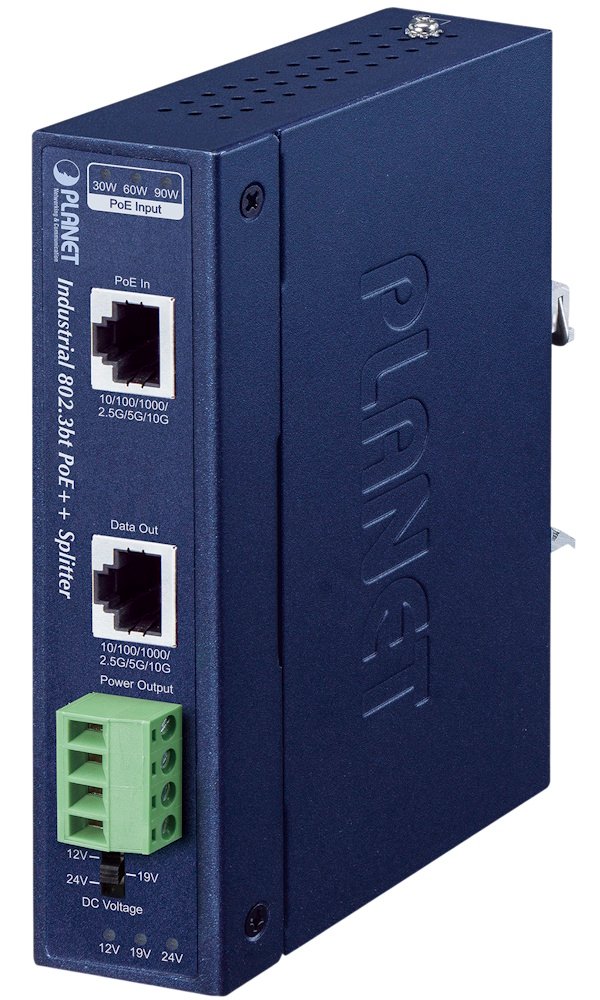

PLANET IPOE-176S je průmyslový PoE++ splitter standardu 802.3bt typ 4, který odděluje data a napájení přenášené po UTP kabelu a dodává výstupní výkon až 70 W do zařízení bez vlastní podpory PoE.

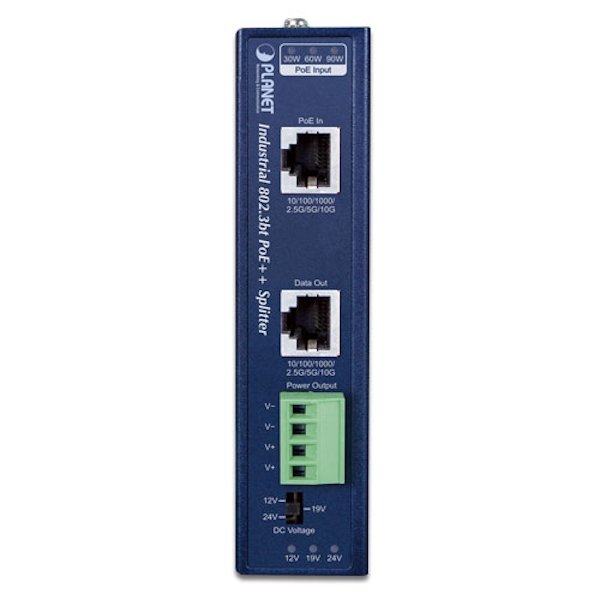

Splitter je vybaven dvěma rozhraními 10M/100M/1G/2,5G/5G/10GBASE-T RJ-45 pro příjem dat s napájením a pro výstup samotných dat. Výstupní napětí lze nastavit pomocí DIP přepínače na hodnotu 12 V, 19 V nebo 24 V DC, čímž je zařízení vhodné jak pro průmyslová zařízení vyžadující 24 V, tak pro běžná síťová zařízení. Napájení lze distribuovat do dvou zařízení současně prostřednictvím 4pinového svorkovnicového konektoru.

Díky průmyslovému krytu IP30 a provozní teplotě -40 až +75 °C je IPOE-176S určen pro nasazení v náročných průmyslových prostředích. Zařízení podporuje montáž na DIN lištu nebo na stěnu a nabízí ochranu proti přepětí ESD a EFT na úrovni 4 kV.

Duální napájecí výstup
Prostřednictvím 4pinového svorkovnicového konektoru lze výstupní výkon rozdělit mezi dvě zařízení současně. Typickými kombinacemi jsou například IP kamera a venkovní kryt s ventilátorem a ohřívačem, IP kamera a motor pro otáčení a náklon, nebo analogová kamera a IP video server.

Podporované typy zařízení
Splitter je vhodný pro napájení PTZ speed dome kamer, tenkých klientů, AIO dotykových počítačů, vzdálených digitálních informačních displejů, průmyslových HMI panelů, 5G-NR ODU jednotek a dalších síťových zařízení s vyšší spotřebou bez vlastní podpory PoE.

Požadavky na kabeláž
Pro rychlost 10G je vyžadována kabeláž Cat 6A nebo Cat 7. Pro rychlosti 5G postačuje Cat 6 nebo vyšší. Maximální vzdálenost při rychlostech 5G/10G je 80 metrů (Cat 6A/Cat 7), při rychlostech 1G/2.5G až 100 metrů.

ZÁKLADNÍ SPECIFIKACE

Standard PoE: IEEE 802.3bt PoE++ typ 4, zpětně kompatibilní s 802.3at PoE+
Vstupní napětí PoE: 48 – 54 V DC (4-párové napájení)
Výstupní napětí DC: 12 V / 19 V / 24 V DC (volitelné DIP přepínačem)
Maximální výstupní výkon: 70 W
Výstupní proud (max.): 12 V – 6,8 A; 19 V – 4,3 A; 24 V – 3,3 A
Datová rozhraní: 2× RJ-45 10M/100M/1G/2.5G/5G/10GBASE-T
DC výstupní konektor: 1× odnímatelný 4pinový svorkovnicový konektor
Maximální vzdálenost: 100 m (1G/2,5G); 80 m (5G/10G, Cat 6A/Cat 7)
Ochrana ESD/EFT: 4 kV
Krytí: IP30, kovový kryt
Montáž: DIN lišta nebo stěna
Provozní teplota: -40 až +75 °C
Skladovací teplota: -40 až +85 °C
Vlhkost: 5 – 95 % (bez kondenzace)
Rozměry: 135 × 87,8 × 32 mm
Hmotnost: 433 g
Certifikace: FCC Part 15 Class A, CE
