TINYCONTROL rozšiřující modul s 1wire, I2C a OLED displej pro LAN ovladač v3 LANKON-104

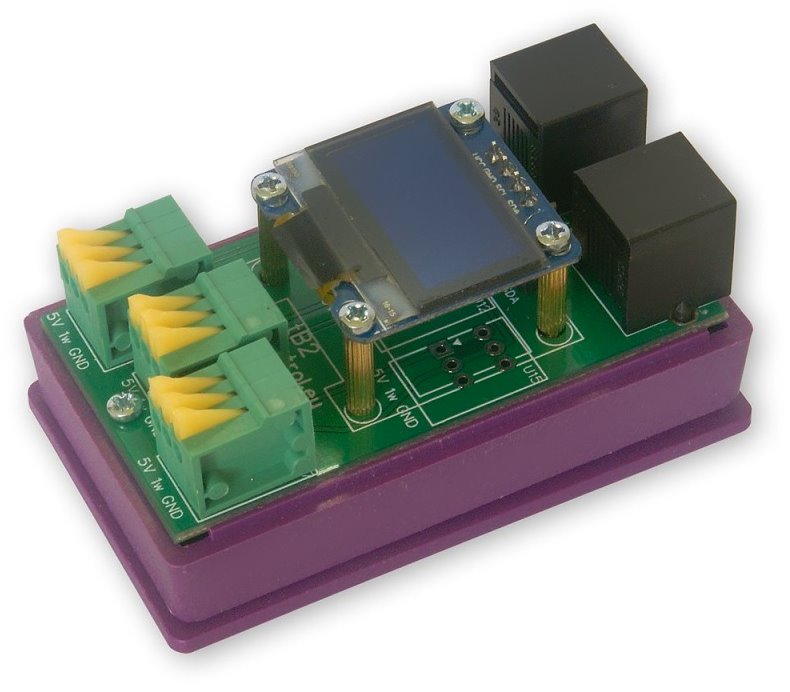

Rozšiřující modul s 1wire, I2C a 0,92" OLED displejem (samostatný produkt) pro LAN ovladač v3.

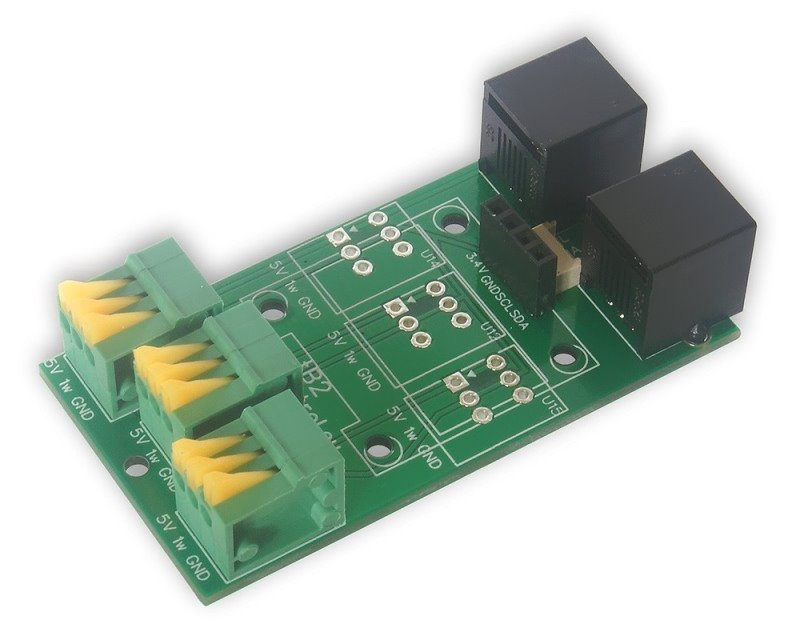

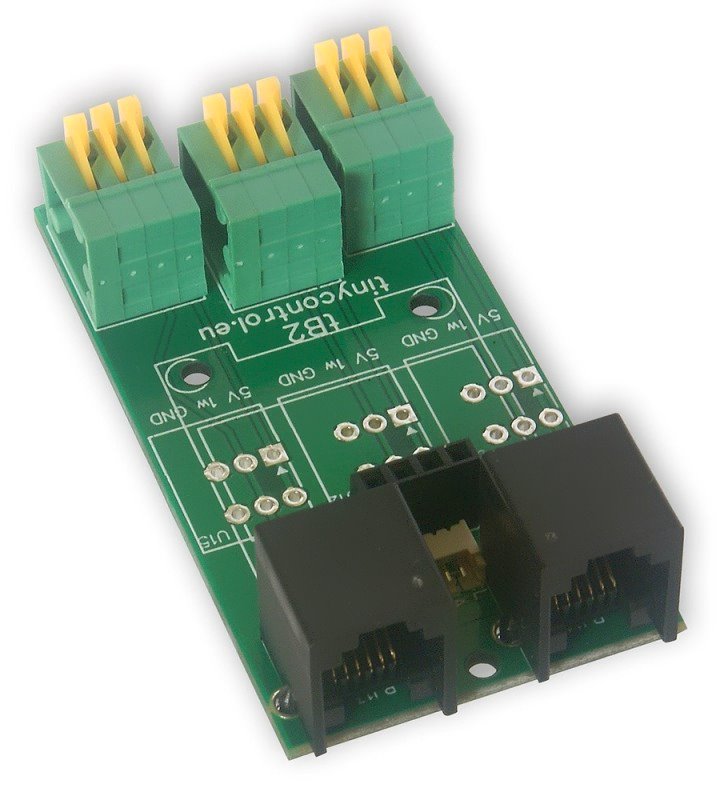

Deska má pružinové svorky pro pohodlné připojení senzorů DS18B20 (průřez vodiče 0,5 mm²) a konektor micro JST 1,25 mm pro sběrnici I2C (např. pro připojení snímače BME280).
Komunikace s ovladačem LAN prostřednictvím sběrnice I2C nebo 1-Wire. Za tímto účelem by měla být deska připojena ke konektoru INP6 v ovladači LAN pomocí 6žilového kabelu se zástrčkou RJ-12, druhou zásuvku lze použít k připojení dalšího 1vodičového nebo I2C snímače. Na desce je označení pro připojení snímačů DS18B20 k sběrnici 1-Wire.

Vlastnosti:

• modul displeje je snadno osaditelný a vyměnitelný

• podpora komunikace s Lan Controller v3 (sběrnice I2C)

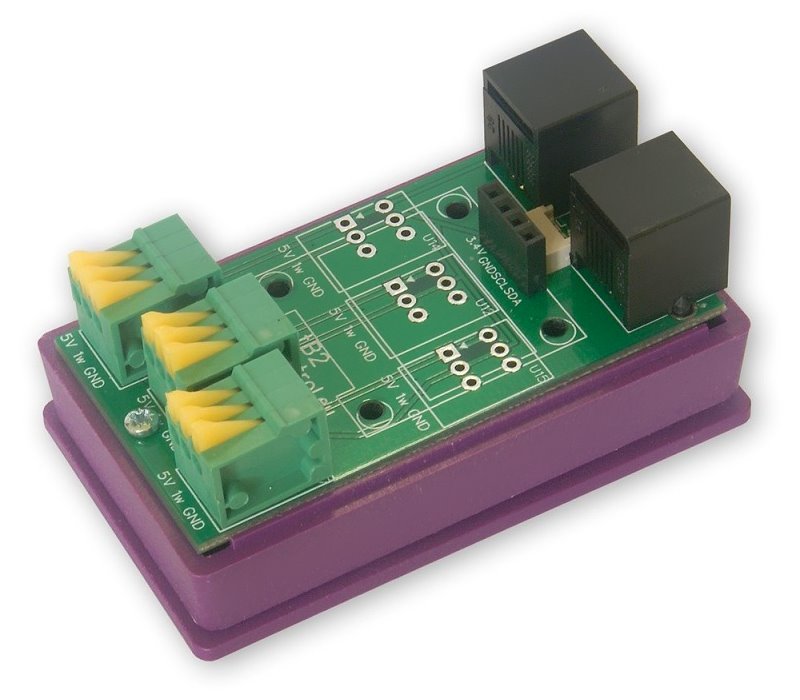

• volitelná montáž na DIN

• druhý konektor lze použít pro připojení dalších senzorů


ZÁKLADNÍ SPECIFIKACE

Rozhraní: 2x RJ-12 (I2C/1-Wire), 1x I2C micro (1,25 mm), 3x 3pin konektor, 1x 4pin konektor pro displej

Napájení: ze sběrnice

Rozměry: 66 x 36 x 18 mm

Displej není součástí balení! Naleznete ho v souvisejícím zboží pod kódem NJSGWL0032.
