TINYCONTROL tMEM - Modbus Elektroměr

Inovativní řešení pro online monitoring spotřeby elektřiny s rozhraním Modbus RTU.

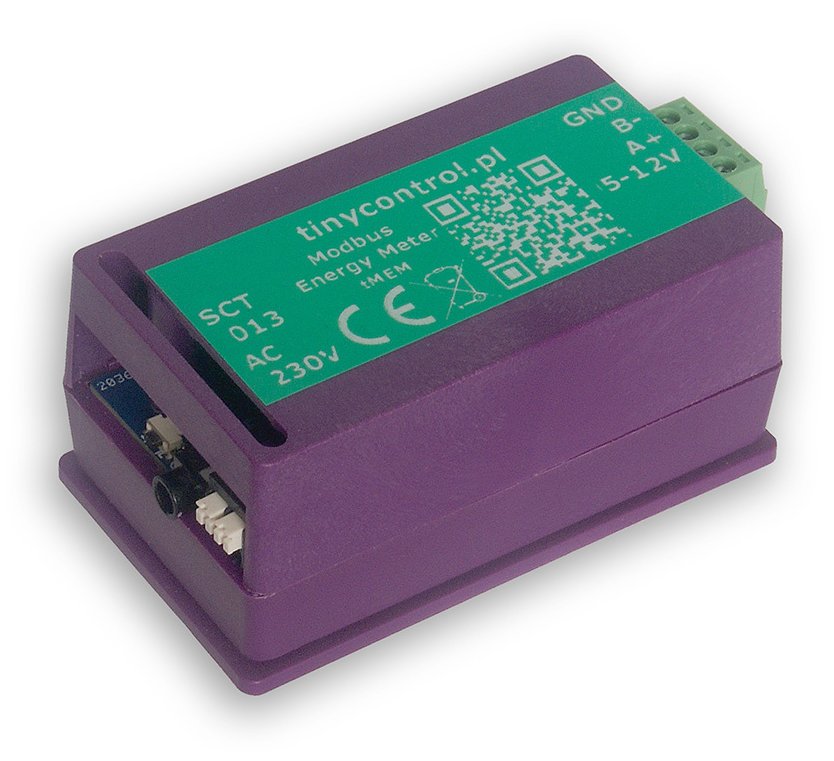

tMEM je jednofázový obousměrný elektroměr navržený pro připojení k zařízením LK4, který poskytuje komplexní řešení pro sledování spotřeby elektrické energie v reálném čase. Díky své obousměrné funkci dokáže měřit jak spotřebovanou, tak i exportovanou energii, což je ideální pro instalace s fotovoltaickými systémy. Exportovaný výkon je indikován znaménkem "-".

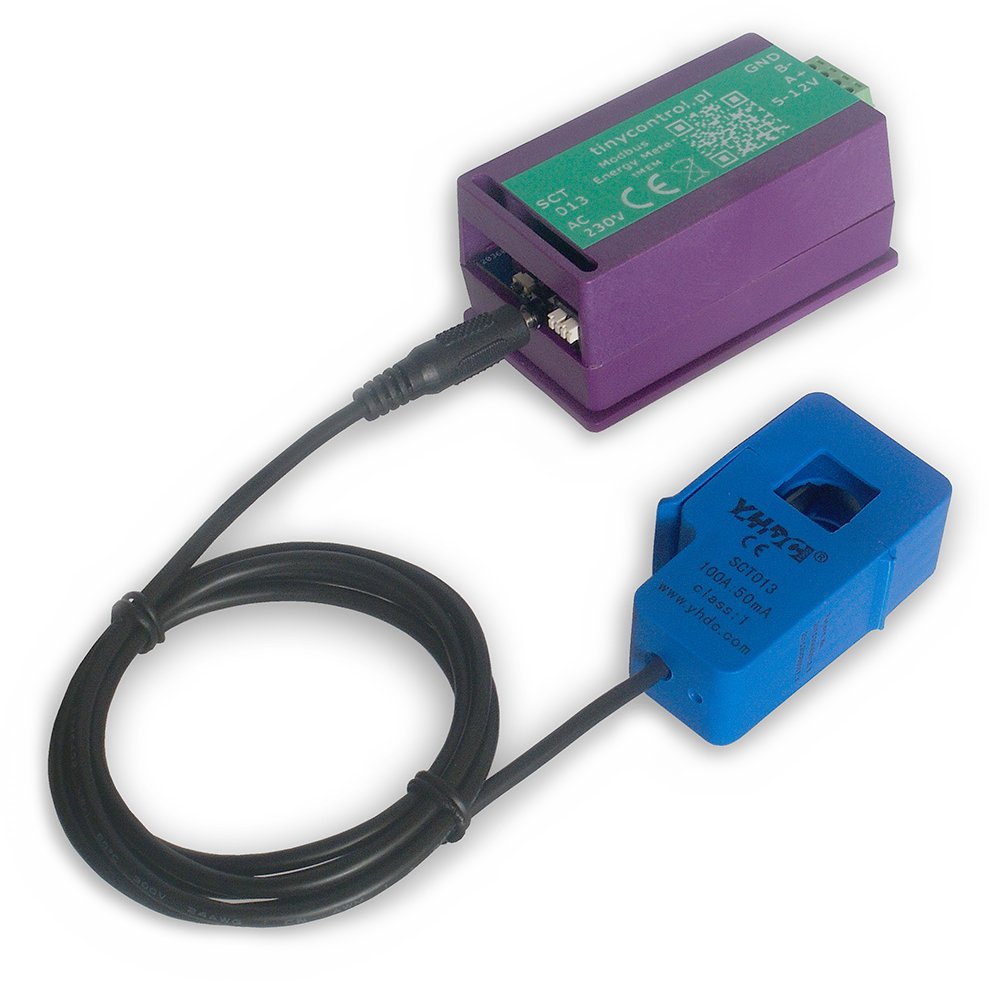

Zařízení je dodáváno s proudovým transformátorem 100A/50mA, se kterým je kalibrováno pro zajištění přesných měření. Elektroměr umožňuje nastavení událostí pro optimalizaci spotřeby energie v komerčních, průmyslových i obytných prostorech.

Výchozí nastavení
Zařízení tMEM je předkonfigurováno s ID Modbus Slave: 1 a intervalem automatického ukládání 600 sekund. Naměřená data, jako jsou hodnoty energie, se v tomto intervalu ukládají do trvalé paměti. Toto výchozí nastavení vyhovuje většině standardních instalací.

Rychlá konfigurace adresy Modbus
Pro zjištění aktuální adresy stačí jednou kliknout na tlačítko - LED dioda blikne pro indikaci adresy (např. 2 bliknutí = adresa 2). Pro nastavení nové adresy stiskněte a podržte tlačítko. Po 2 sekundách LED dioda jednou blikne. Držte dále - LED bude blikat jednou za sekundu až pětkrát. Uvolněte tlačítko po počtu bliknutí odpovídajícím požadované adrese.

Integrace s LK

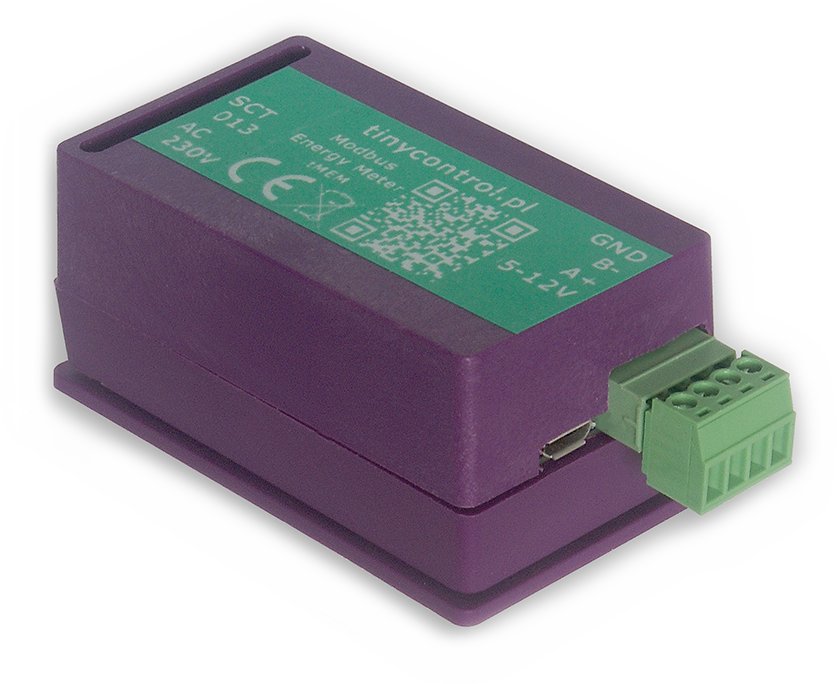

tMEM se hladce integruje se zařízeními LK4 a LK3.5+. Může být napájen přímo z kontroléru LK pomocí jeho výstupů 5V a GND. Poté jej připojte - buď samostatně, nebo společně s jinými zařízeními Modbus - k terminálům LK Modbus A+ a B- pro navázání komunikace.

ZÁKLADNÍ SPECIFIKACE

Napájení: 5-12 V DC (konektor), 5 V (USB)
Jmenovité vstupní napětí AC: 230 V
Rozsah měření AC proudu: 0-100 A
Pásmo necitlivosti měření výkonu: 3-4 W
Rozhraní: Modbus RTU (RS485), Sériové (přes USB; 115200 baud)
Rozměry: 74 × 40 × 30 mm (bez DIN držáku)
Hmotnost: 50 g
Přesnost měření: třída B
Příslušenství v balení: proudový transformátor 100A/50mA
