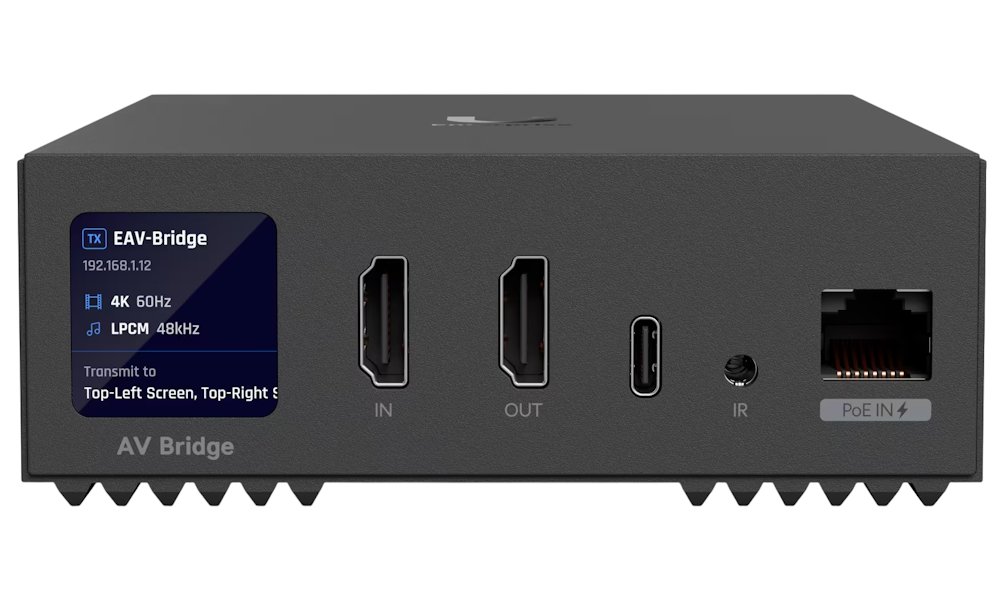

Ubiquiti Enterprise Audio/Video Bridge je AV-over-IP transceiver napájený přes PoE+, který přenáší video ve formátu 4K při 60 snímcích za sekundu a profesionální analogové audio přes síťovou infrastrukturu.

Zařízení pracuje jako vysílač nebo přijímač – v režimu vysílače kóduje vstupní HDMI signál a analogové audio a odesílá je po síti, v režimu přijímače dekóduje příchozí stream a předává jej na výstupní HDMI a XLR konektory. Přepínání mezi oběma režimy umožňuje flexibilní nasazení v různých konfiguracích bez nutnosti pořizovat oddělená zařízení pro každou funkci.

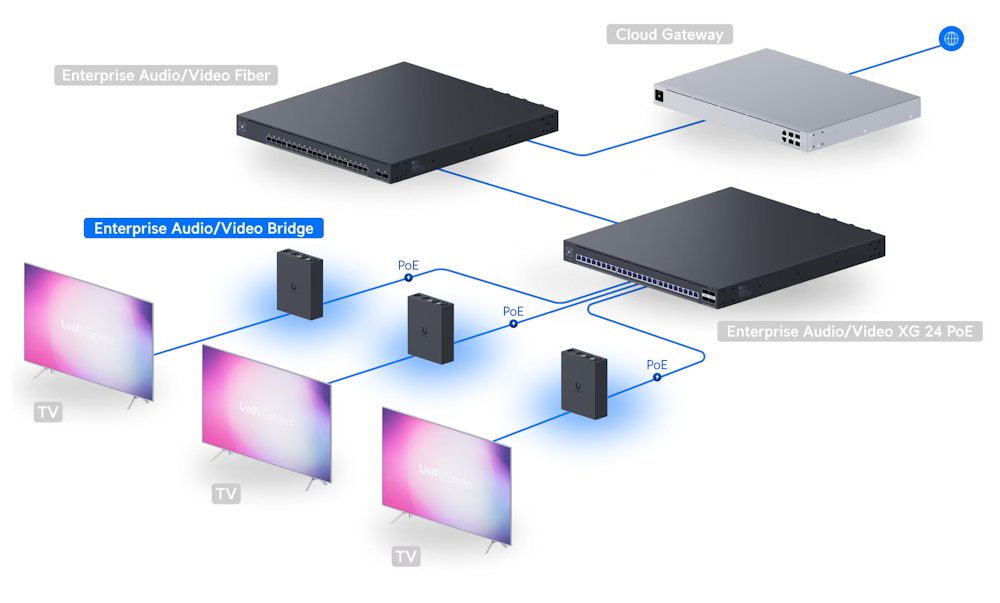

Správa probíhá prostřednictvím UniFi Network Application. Zařízení je navrženo pro spolupráci se switchi Enterprise Audio/Video XG 24 PoE a Enterprise Audio/Video Fiber, které zajišťují potřebnou síťovou kapacitu, podporu IGMP Snooping a Jumbo Frames. Pro zapojení do sítě postačuje jediný kabel – GbE RJ45 s PoE+ zajišťuje současně datové připojení i napájení.

Síťové požadavky
Pro správnou funkci vyžaduje zařízení síťové připojení s rychlostí 1 GbE, aktivovanou funkcí IGMP Snooping pro správu multicastového provozu a podporou Jumbo Frames pro přenos velkých datových paketů bez fragmentace.

Zapojení XLR audio kabelů
Pro dosažení optimální kvality zvuku při propojení XLR a RCA je doporučeno následující schéma zapojení: signálový vodič se připojuje z pinu 2 XLR na středový kontakt RCA, zemnící vodiče z pinu 1 a pinu 3 XLR se propojí a společně připojí na stínění RCA konektoru. Správné zapojení minimalizuje rušení a zajišťuje stabilní přenos audio signálu.

Barevné formáty videa
Zařízení podporuje barevné prostory RGB (High/Low) a YCbCr v podvzorkování 4:4:4, 4:2:2 a 4:2:0, což zajišťuje kompatibilitu s profesionálními i spotřebitelskými zdroji a displeji.

ZÁKLADNÍ SPECIFIKACE

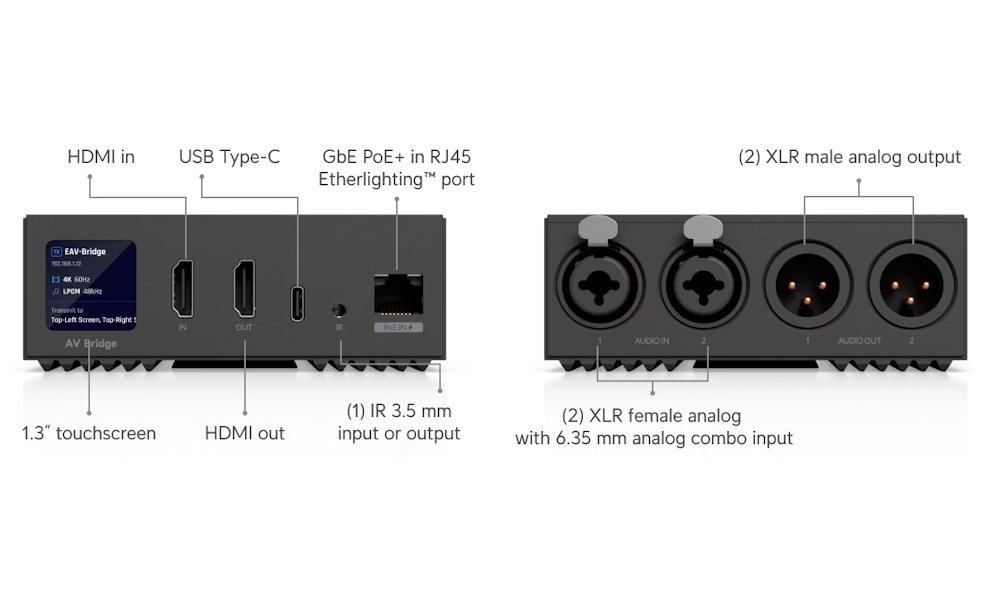

Video vstup: (1) HDMI 2.0, 4K při 60 Hz (60 FPS)
Video výstup: (1) HDMI 2.0, 4K při 60 Hz (60 FPS)
Podporovaná rozlišení: 480p, 720p, 1080p, 4K

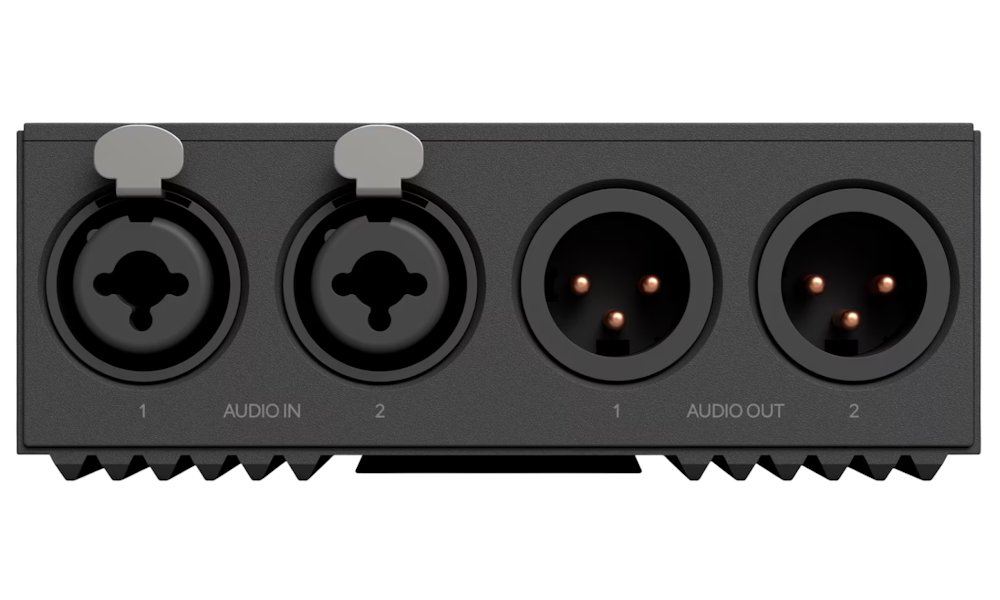

Audio vstup: (1) HDMI, (2) XLR female s kombinovaným konektorem 6,35 mm, phantomové napájení 48 V DC
Audio výstup: (1) HDMI, (2) XLR male
Frekvenční odezva: 20 Hz – 20 kHz ±0,5 dB
Zvukový formát: PCM, mono / stereo
Síťové rozhraní: (1) GbE RJ45 PoE+ Etherlighting™
Napájení: PoE+ (802.3at)
Maximální příkon: 14 W
Displej: dotykový LCM 1,3"
Doplňkové porty: (1) USB Type-C 5 V / 1 A, (1) IR 3,5 mm vstup nebo výstup
Distribuce signálu: 1-to-1, 1-to-N; TV stěna až 8 × 8 panelů

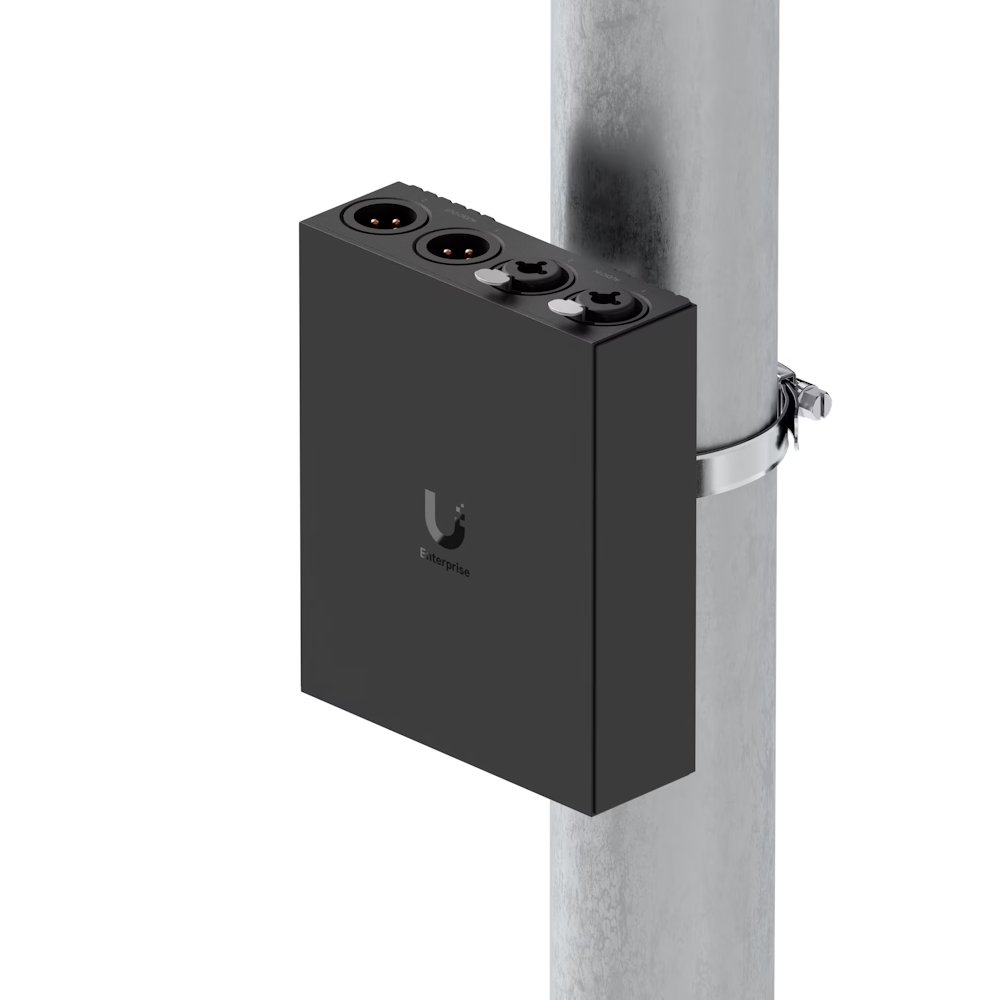

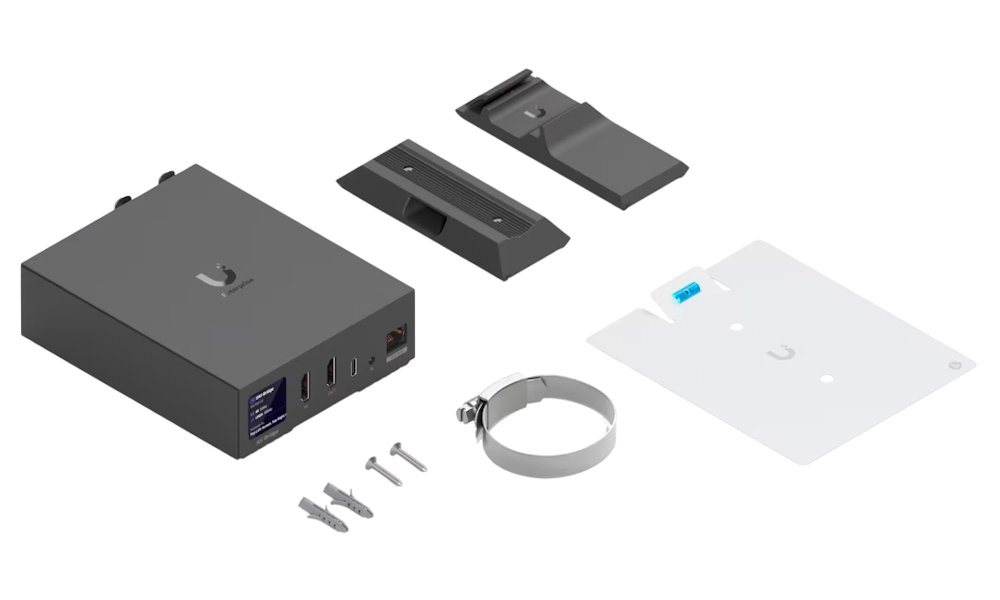

Montáž: DIN lišta, stěna, stožár (⌀ 38–50 mm)
Materiál těla: hliník
Rozměry: 109 × 134,4 × 40,4 mm
Hmotnost: 560 g
Provozní teplota: -5 až +40 °C
Provozní vlhkost: 5 až 90 % bez kondenzace
