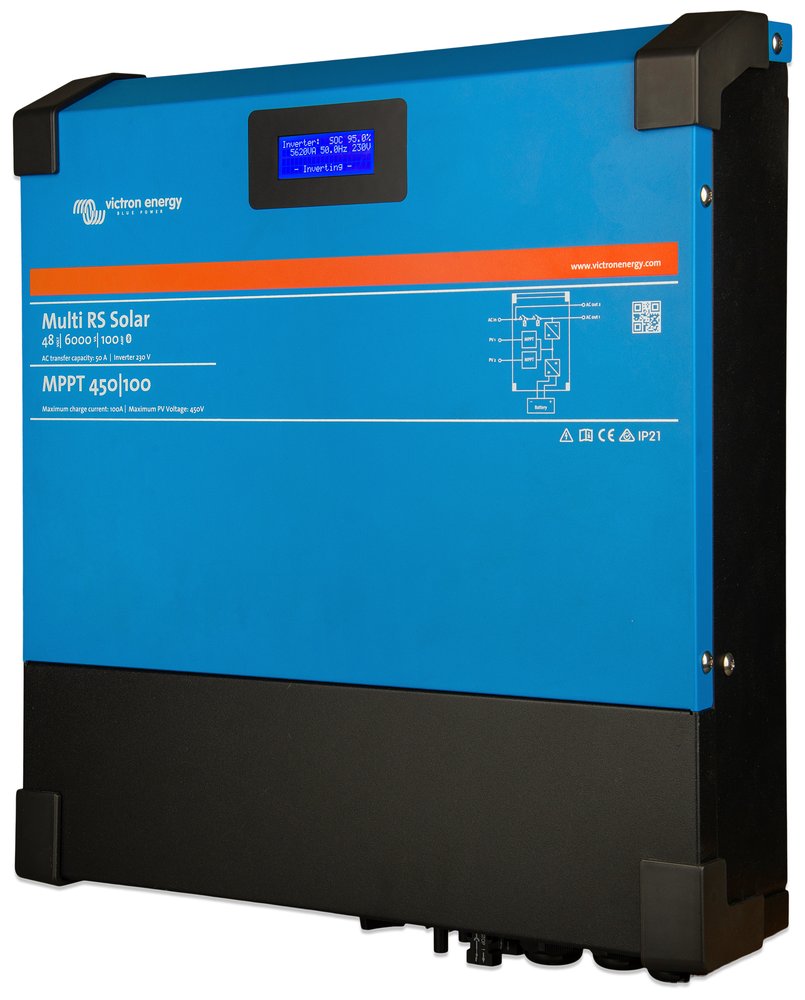

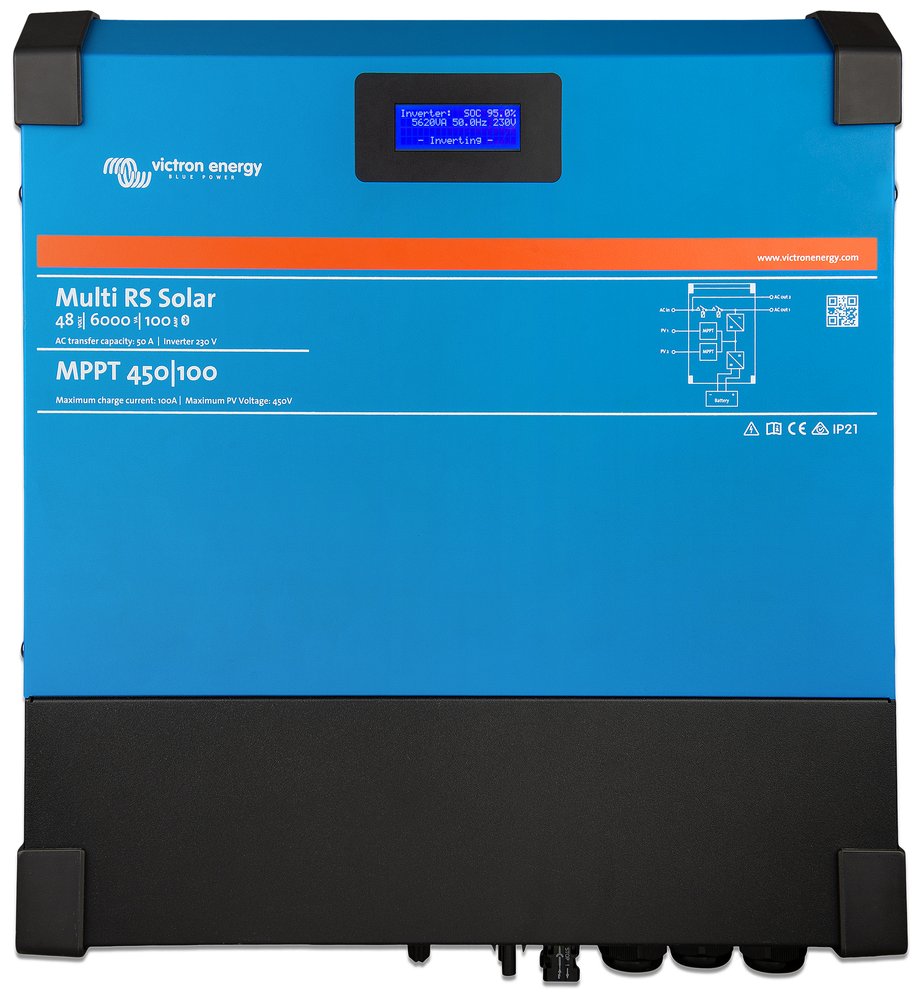

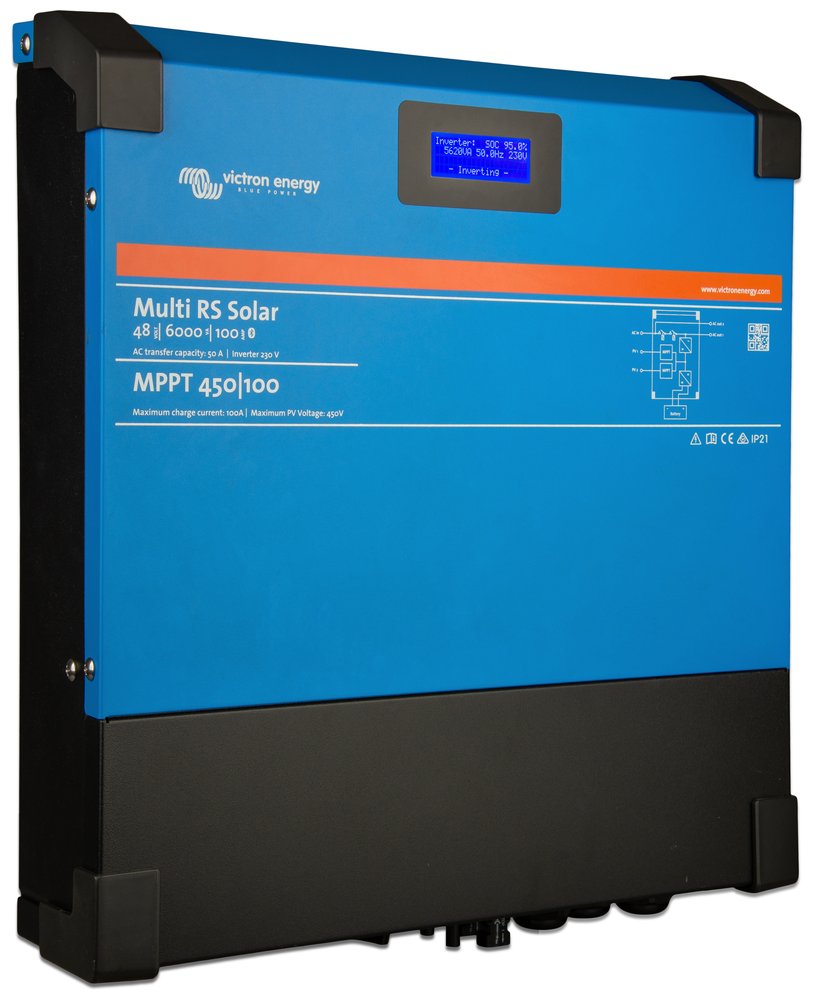

Pokročilý hybridní měnič napětí s integrovaným solárním regulátorem a duálním MPPT trackerem pro profesionální fotovoltaické systémy.

Multi RS Solar 48/6000/100 je univerzální řešení kombinující funkce síťového střídače, solárního regulátoru a nabíječky baterií v jednom kompaktním zařízení. S maximálním výkonem 6 kVA (5 kW) a napěťovým rozsahem 48 V je ideální pro domácí i komerční instalace. Zařízení disponuje dvěma nezávislými MPPT trackery, každý s kapacitou 3 kW, což umožňuje připojení fotovoltaických polí s různou orientací nebo sklonem pro maximální využití solární energie.

Systém podporuje širokou škálu provozních režimů včetně hybridního provozu pro ukládání přebytečné solární energie, záložního režimu při výpadku sítě, off-grid provozu bez připojení k síti a generátorového režimu pro minimalizaci provozních hodin agregátu. Technologie PowerControl a PowerAssist inteligentně řídí zatížení a automaticky doplňuje výkon z baterie při překročení kapacity sítě nebo generátoru.

Solární regulátor a MPPT tracking
Integrované MPPT trackery pracují v napěťovém rozsahu 65–450 V se startovacím napětím 120 V. Maximální provozní proud každého trackeru je 12 A s možností krátkodobého zkratového proudu až 16 A. Systém automaticky detekuje izolační poruchy před spuštěním a disponuje ochranou proti zemnímu spojení s úrovní odpojení 30 mA. Maximální napětí naprázdno fotovoltaického pole nesmí překročit 450 V, přičemž doporučený limit je 8× napětí float nabíjení baterie.

Nabíječka a správa baterií
Nabíječka podporuje programovatelný rozsah nabíjecího napětí 36–60 V s výchozím nastavením absorpčního napětí 57,6 V a float napětí 55,2 V. Maximální nabíjecí proud ze sítě dosahuje 88 A při 230 V AC a 57,6 V DC baterie při teplotě 25 °C. Celkový kombinovaný nabíjecí proud (AC + PV) může dosáhnout až 100 A. Systém zahrnuje teplotní kompenzaci, snímání napětí baterie a ochranu proti přebití. Minimální startovací napětí baterie je 41 V DC s odpojením při podpětí 37,2 V (nastavitelné).

Síťový vstup a výstup
Střídač pracuje s nominálním síťovým napětím 230 V AC v rozsahu 187–265 V a frekvencí 50 Hz (45–65 Hz). Výstupní napětí je stabilizováno na 230 V AC ±2 % s frekvencí 50 Hz ±0,1 %. Výstup lze přenastavit na 240 V AC a 60 Hz. Maximální kontinuální proud inverteru je 25 A s ochranou výstupního nadproudu 30 A a zkratovým proudem 45 A. Účinnost dosahuje 96,5 % při zatížení 1 kW a 94 % při 5 kW. Spotřeba naprázdno je pouze 20 W.

Komunikace a monitoring
Zařízení disponuje vestavěným Bluetooth (2402–2480 MHz, 4 dBm) pro přímou komunikaci se smartphony a tablety prostřednictvím aplikace VictronConnect. Pro systémovou integraci slouží port VE.Can umožňující připojení k GX zařízením (např. Cerbo GX) pro komplexní monitoring, datové logování a vzdálené aktualizace firmware. Port VE.Direct je určen pro připojení GlobalLink 520 pro vzdálený monitoring dat. Systém podporuje připojení energetického měřiče Victron VM-3P75CT přes VE.Can nebo Ethernet.

Mechanická konstrukce a provozní podmínky

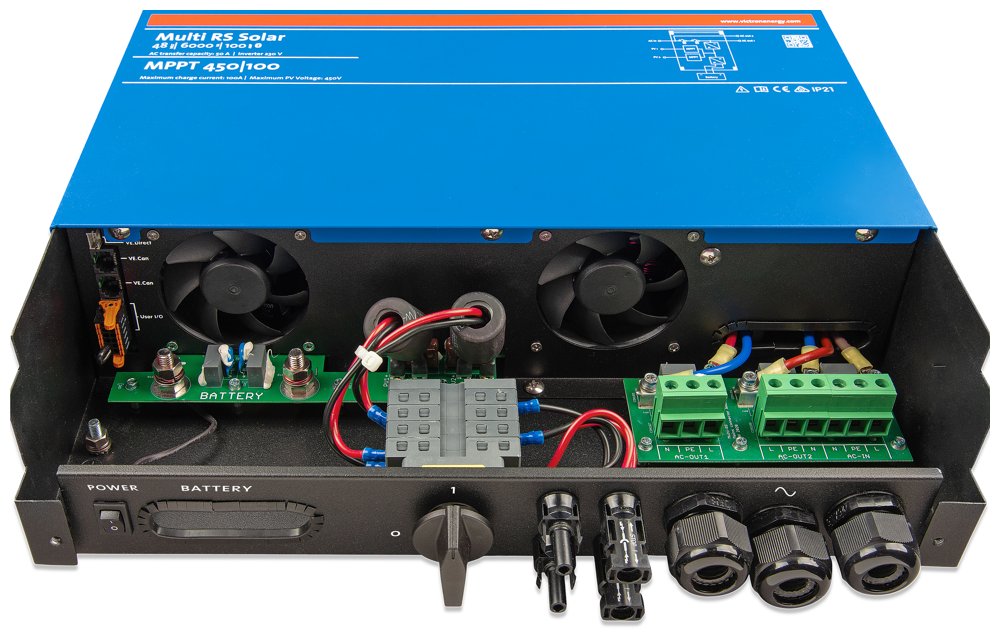

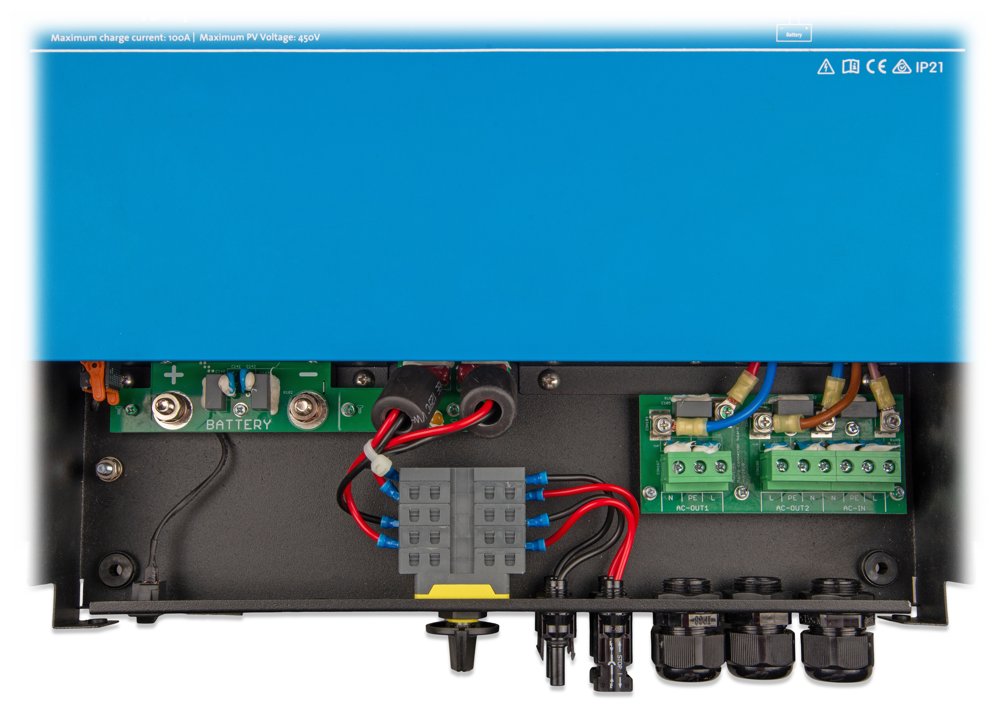

Kompaktní ocelové pouzdro v modré barvě (RAL 5012) s rozměry 462 × 425 × 127 mm a hmotností 12,3 kg nabízí stupeň krytí IP21 a ochrannou třídu I. Provozní teplotní rozsah je -40 až +65 °C s ventilátorově asistovaným chlazením. Maximální nadmořská výška pro provoz je 2000 m při maximální vlhkosti 95 % (nekondenzující). Baterie je připojena pomocí šroubů M8, fotovoltaické pole prostřednictvím MC4 konektorů (2 stringy s kladným a záporným pólem) a síťové připojení svorkovnicemi pro vodiče 10 mm² (6 AWG).

ZÁKLADNÍ SPECIFIKACE

Typ: hybridní střídač s integrovaným solárním regulátorem
Jmenovité napětí: 48 V DC (rozsah 38–62 V)
Výkon: 6000 VA / 5300 W kontinuálně (při 25 °C), špičkový 9 kW (3 s)
Výstupní napětí: 230 V AC ±2 %, 50 Hz ±0,1 %
Vstupní napětí AC: 187–265 V AC, 50 Hz (45–65 Hz)
Transfer switch: 50 A
Solární vstup: 2× MPPT tracker, 65–450 V, max. 6 kW (3 kW/tracker)
Maximální PV napětí naprázdno: 450 V
Nabíjecí proud: max. 88 A ze sítě, 100 A celkem (AC + PV)
Účinnost: 96,5 % (1 kW), 94 % (5 kW)
Komunikace: Bluetooth, VE.Can, VE.Direct
Provozní teplota: -40 až +65 °C
Krytí: IP21
Rozměry: 462 × 425 × 127 mm
Hmotnost: 12,3 kg
Certifikace: EN-IEC 60335, EN-IEC 62109, IEC 62040, IEC 62477, EN 55014
