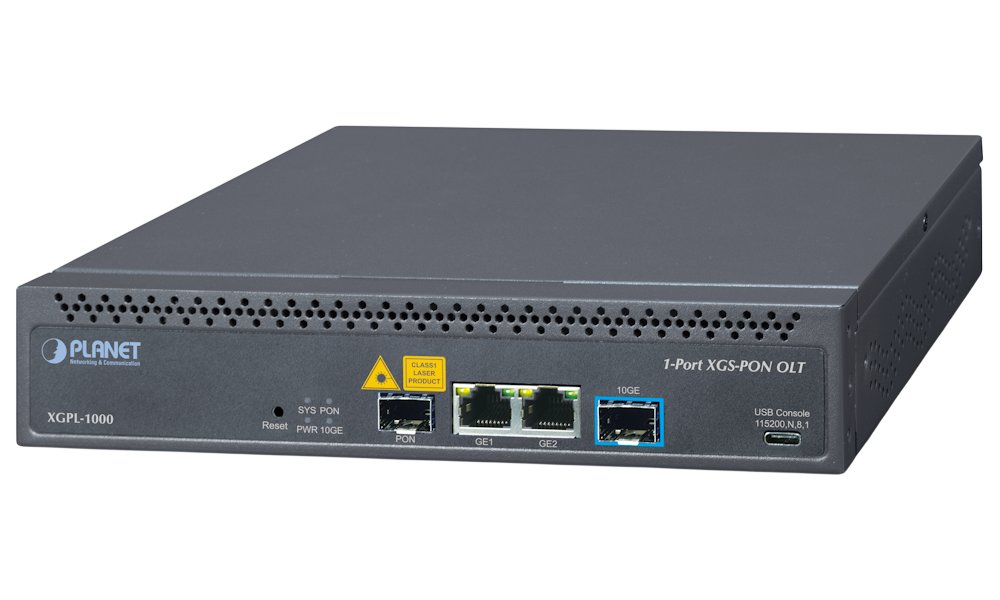

Planet GPON, 10G XGS-PON OLT, 2 GbE, 10G SFP+, 1 AC + 1 DC (G.984/G.988, 128 ONUs) XGPL-1000

Kompaktní Combo OLT (Optical Line Terminal) pro nasazení GPON, XG-PON a XGS-PON sítí v aplikacích FTTx s podporou až 128 ONT/HGU zařízení na jeden PON port.

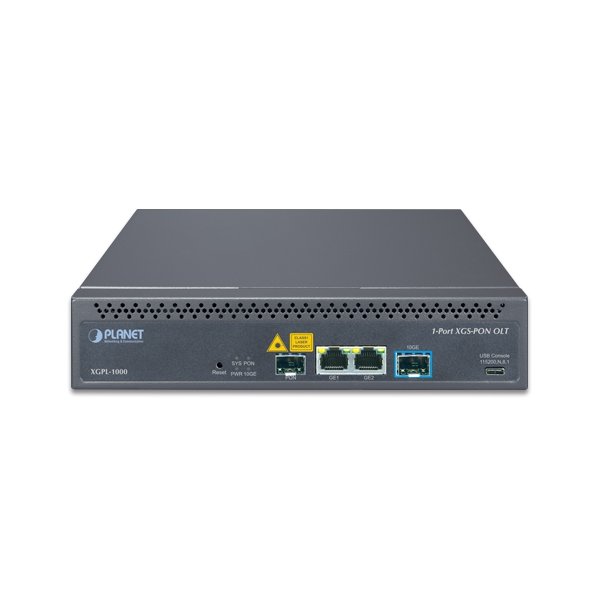

Zařízení disponuje jedním XG(S)-PON / GPON Combo SFP+ PON portem, dvěma porty 10/100/1000Base-T RJ-45 a jedním 10G SFP+ uplink portem kompatibilním rovněž s 1000Base-X SFP transceivery. V režimu XGS-PON dosahuje symetrické přenosové rychlosti 9,953 Gbps pro downstream i upstream, přičemž maximální přenosová vzdálenost mezi uzly sítě činí 20 km po jednovidovém optickém vlákně 9/125 µm. Dělicí poměr PON portu je až 1 : 128, což umožňuje efektivní připojení velkého počtu koncových zařízení prostřednictvím pasivního optického rozbočovače.

XGPL-1000 podporuje IPv4/IPv6 softwarové VLAN směrování, pokročilé funkce vrstvy 2 (IEEE 802.1Q, Q-in-Q, RSTP, IGMP/MLD snooping) a dynamické přidělování šířky pásma (DBA) na PON rozhraní. Správa je dostupná přes webové rozhraní, Telnet, konzoli, SNMP a zabezpečené připojení SSHv2. Zařízení je vybaveno redundantním napájením – 100–240 V AC a 12 V DC – pro zvýšení spolehlivosti provozu.

Přepínání a QoS
Přepínací kapacita zařízení činí 30 Gbps s propustností 44,64 Mpps v architektuře Store-and-Forward. Na všech přepínacích portech jsou k dispozici 4 prioritní fronty s plánováním Weighted Round Robin (WRR) nebo Strict Priority. Klasifikace provozu je možná podle IEEE 802.1p CoS, DSCP, Precedence nebo VLAN ID. Tabulka MAC adres pojme až 8000 záznamů.

Multicast a bezpečnost vrstvy 2
Zařízení podporuje IGMP snooping v1/v2 pro IPv4 a MLD snooping v1/v2 pro IPv6 s kapacitou až 256 multicastových skupin a režimem Querier. Funkce ochrany před broadcastovou bouří, izolace portů a VLAN segmentace zajišťují bezpečné oddělení provozu jednotlivých uživatelů na sdíleném PON médiu.

Správa a diagnostika
Správa zařízení je dostupná přes konzolový USB port, webové rozhraní (HTTPS), Telnet CLI, SNMP v1/v2c/v3 a zabezpečené SSHv2 připojení. Zařízení podporuje SNMP RMON skupiny 1, 2, 3 a 9, vzdálený syslog, NTP, DHCP server/relay/snooping, DHCPv6 server/relay a síťovou diagnostiku pomocí ICMP ping a Traceroute.

ZÁKLADNÍ SPECIFIKACE

PON port: 1× XG(S)-PON / GPON Combo SFP+ slot (konektor N2_C+)
Přenosová rychlost GPON: downstream 2,488 Gbps / upstream 1,244 Gbps
Přenosová rychlost XG-PON: downstream 9,953 Gbps / upstream 2,488 Gbps
Přenosová rychlost XGS-PON: downstream 9,953 Gbps / upstream 9,953 Gbps
Maximální počet ONT/HGU: 128 na jeden PON port
Dělicí poměr: až 1 : 128
Přenosová vzdálenost: až 20 km (jednovidové vlákno 9/125 µm)
Vlnová délka XG(S)-PON: upstream 1270 nm / downstream 1577 nm
Vlnová délka GPON: upstream 1310 nm / downstream 1490 nm
Ethernetové porty: 2× 10/100/1000Base-T RJ-45
Uplink port: 1× 10GBase-SR/LR SFP+ (zpětně kompatibilní s 1000Base-X SFP)
Konzole: 1× USB sériový port (115200, 8, N, 1)
Přepínací kapacita: 30 Gbps
Propustnost: 44,64 Mpps
Tabulka MAC adres: 8000 záznamů
RAM: 512 MB
Flash paměť: 256 MB

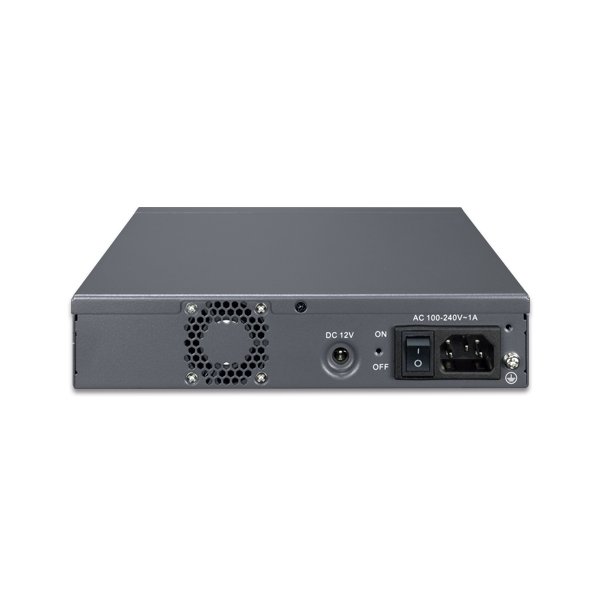

Napájení AC: 100–240 V AC, max. 1 A (max. příkon 14,8 W při plném zatížení)
Napájení DC: 12 V DC, max. 1 A (max. příkon 14,5 W při plném zatížení)
Ochrana před bleskem: napájení 6 kV / rozhraní zařízení 4 kV
Rozměry: 210 × 173 × 43,6 mm
Hmotnost: 1,07 kg
Provozní teplota: -20 až +60 °C
Relativní vlhkost: 5–95 % (bez kondenzace)
Certifikace: CE / LVD
Standardy: ITU-T G.984.x (GPON), ITU-T G.987 (XG-PON), ITU-T G.9807 (XGS-PON)
