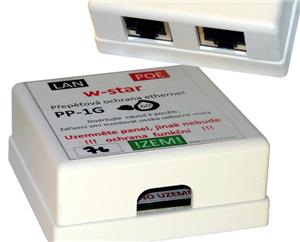

Ochrana proti přepětí: Napájecí i datové vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Na datových vodičích 1,2,3,6 je nastaven práh svodu přepětí na cca 7V, na napájecích vodičích podle typu 30 nebo 60V. Rozhraní: RJ45 konektor pro připojení do LAN černý RJ45 konektor pro výstup červený 1 pin šroubovací pro připojení zemnění označen zeleně ZEM Zemnění : Obecným problémem je poškození zařízení přepětím na ethernetovém portu. Náš power panel byl navržen a vyroben v České Republice na základě našich dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí. Ochrana proti přepětí: Napájecí i datové vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Na datových vodičích 1,2,3,6 je nastaven práh svodu přepětí na cca 7V, na napájecích vodičích podle typu 30 nebo 60V. Je to z důvodu jejich rychlejší odezvy na případné přepětí nežli převážně používané plynové bleskojistky. Ochrana je vyráběna ve dvou provedeních A) - 30V - PP1G-30 - vhodné pro použití s pasívní napájecí technologií s napětím do cca 25V. B) - 60V - PP1G-60 - vhodné pro zařízení používající 48V napájecí technologii (max 56V) Prosím, zkontrolujte při objednání, kterou verzi jste si objednali, liší se označením v KODU!!! Zbytkové napětí při testování rázovou vlnou 2000V 8/20us dosahuje hodnot nižších než 150V. Vezměte laskavě do úvahy, že na vedení delším než cca 30m může dojít ke snížení modulace na 100M. Jedná se o vlastnost nikoliv vadu, závisí to na zařízeních, které jsou připojeny a na typu použitého kabelu. POZOR, pokud připojíte na 30V verzi napájení vyšší nežli cca 25V dojde k trvalému a nevratnému poškození elektronických součástek a ochrana (a pravděpodobně i panel) nebude funkční. Každá deska má kusovou zkoušku, to znamená, že veškeré její funkce byly otestovány při výrobě v ČR. !!! Upozornění !!! Přepěťová ochrana pracuje pouze při kvalitním uzemnění zemnícího bodu ! Věnujte pozornost stavu zemnících svodů budovy a zajistěte si kvalitní uzemnění! V případě že dojde k poškození připojeného zařízení znamená to, že buď je špatně provedeno zemnění, nebo indukované přepětí přesáhlo kritickou hodnotu. Použití svodiče přepětí (bleskosvod) nebo plynového vedení jako uzemnění je nepřípustné! Protektor chrání pouze zařízení, které je přímo připojeno! POZOR, POKUD CHCETE PLNOHODNOTNOU OCHRANU PROTI PŘEPĚTÍ, POUŽIJTE LASKAVĚ SOUSTAVU ZAŘÍZENÍ DLE PLATNÉ NORMY !!!
