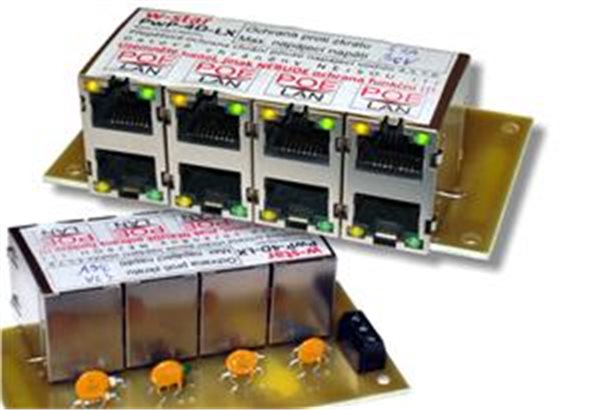

4 portový napájecí power panel s ochranou proti přepětí, pojistkou a signalizací,30V Jedná se o variantu s trvalým proudem 1,6A a vypínacím 3,2A POPIS Nová verze panelu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí.Panel je osazen navíc i ochranou proti zkratu na každém portu a signalizaci napájení. • Každý port má ochranu proti přepětí - v tomto případě 1,6A a 30V (hodnoty na obrázku jsou pouze informativní). Konkrétní hodnota je uvedena v popisu a lze ji individuálně změnit dle požadavků zákazníka • Každý port má zdvojnásobený počet ochranných prvků tak, aby byl co nejlépe chráněn i při rozepnuté pojistce proti zkratu. • 3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění • 4 otvory pro uchyceni v držáku, nebo pouze v rozvaděči • Indikace stavu pomocí led - pokud led svítí žlutě, je v pořádku napájecí napětí panelu. • Zeleně svítí led dioda, pokud je port pod napětím. Jednoduše poznáte, co se v portu děje. Pokud nesvítí žádná led, je problém se zdrojem napětí. Pokud svítí žluté ledky a zelené ne, porty u kterých nesvítí zelené led mají rozpojenou pojistku proti zkratu - na portu je zkrat. Pokud svítí i žluté i zelené ledky na portu vše funguje bez problémů. Do RJ45 konektorů dole se připojují datové kabely bez napájení, horní konektor je určen pro připojení zařízení využívající napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky. Napájecí páry, obvykle : 4,5 (kladný pól) / 7,8 (záporný pól), konkrétní zapojení si zvolí uživatel sám při montáži. Linky - páry 4 a 5 jsou mezi sebou spojeny a také 7 a 8 jsou mezi sebou spojeny. Panel nelze použít pro 1G síť. Rozhraní: • 4x RJ45 konektor pro připojení do LAN (Data) • 4x RJ45 konektor pro sloučený výstup (Data+Napájení) • 1x 3pin šroubovací pro připojení napájení • 4x 3mm díra pro připevnění zemnícího vodiče (vodič není součástí dodávky) • led indikace napájení (funguje pouze v případě, že na vodičích 4,5 je plus) Mezní hodnoty: Max napájení napětí ss 60V, střídavé 56V Zemnění : Obecným problémem je poškození zařízení přepětím na ethernetovém portu. Power panel byl navržen a vyroben v České Republice na základě dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí. Ochrana proti přepětí: Napájecí - NIKOLIV DATOVÉ - vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Je to z důvodu jejich rychlejší odezvy na případné přepětí nežli převážně používané plynové bleskojistky. V případě, že je panel pod napětím stav indikuje svým svitem LED dioda. Pokud dioda nesvítí, je problém patrně v napájení. Barevné varianty LED diod na požádání jsou možné - červená, zelená, modrá, bílá, žlutá - příplatek za konkrétní barvu (pokud není skladem) je 30 kč/ks ! Zbytkové napětí při testování rázovou vlnou 2000V 8/20us dosahuje hodnot nižších než 150V. POZOR, pokud připojíte na 30V verzi napájení vyšší nežli cca 25V dojde k trvalému a nevratnému poškození elektronických součástek a ochrana (a pravděpodobně i panel) nebude funkční. Každá deska má kusovou zkoušku, to znamená, že veškeré její funkce byly otestovány při výrobě v ČR. POZOR, TOTO NENÍ PŘEPĚŤOVÁ OCHRANA, POKUD CHCETE PLNOHODNOTNOU OCHRANU PROTI PŘEPĚTÍ, POUŽIJTE LASKAVĚ SOUSTAVU ZAŘÍZENÍ DLE PLATNÉ NORMY !!!
