Popis produktu:

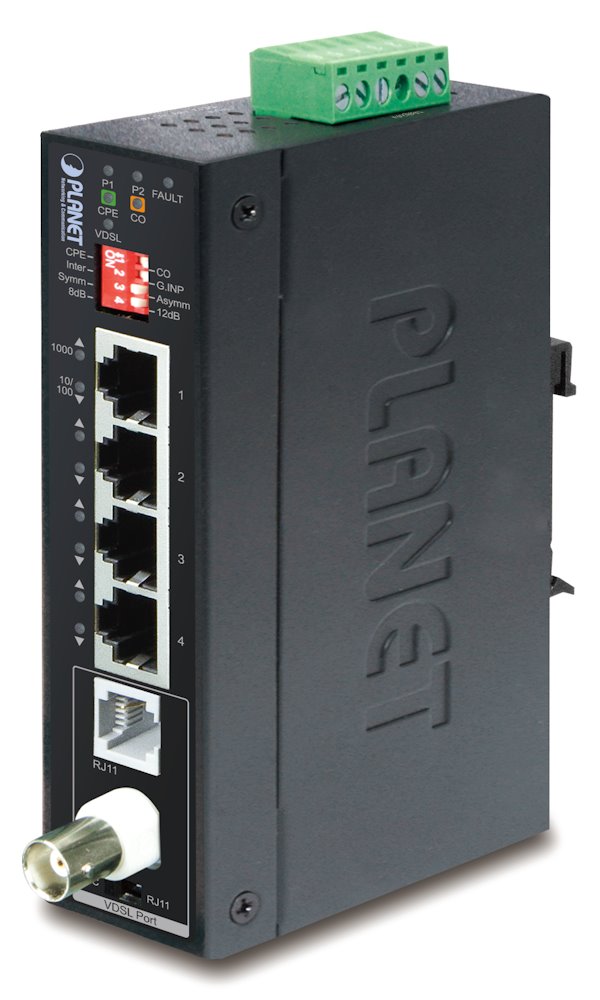

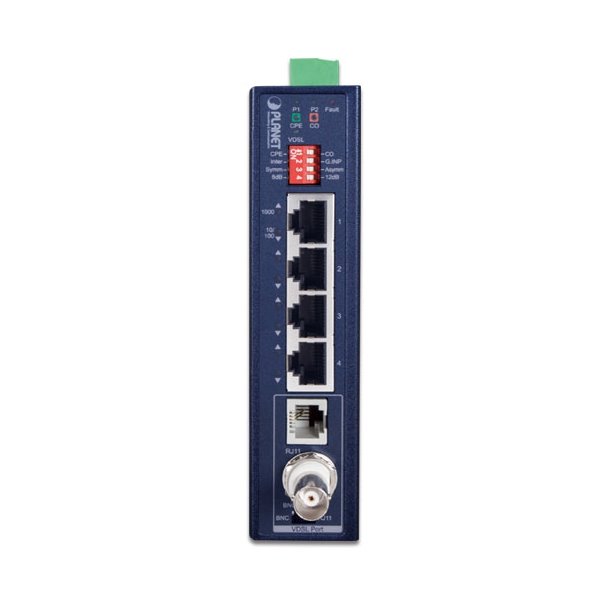

PLANET IVC-234GT

Konvertor pro modulaci RJ-45 UTP sítě na vedení pomocí koax kabelu. Díky tomu získáte možnost vést síť na vzdálenost až 1400 metrů s vynikajícím využitím pásma a rychlostí až 300 Mb/s.
Disponuje i čtveřicí metalických RJ-45 portů pro vzdálenosti do 100 m o rychlosti 1000BASE-T.

Vhodný je tak pro využití například s IP kamerami, NVR nebo dalšími sítovými prvky, které jsou od sebe umístěny na delší vzdálenost.
Konvertor je založen na dvoujádrové síťové technologii gigabit ethernet a VDSL2 a poskytuje 2 režimy selektivního přenosu - asymetrický režim nebo symetrický režim - pro přenos signálů.
Jednoduchá instalace na DIN lištu a kvalitní zpracování jej předurčují pro použití v provozech s velmi nízkou či vysokou teplotou, vlhkostí, otřesy, nebo přetížení.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100/1000BASE-T, 1 x RJ-11, 1 x BNC (F)
Provedení: DIN lišta, na zeď
Napájení: možné přímé duální napájení 2 x DC 12-48 V, AC 24 V, celkový příkon do 5,7 W (zdroj není součástí balení)
Ochrana: 6 KV DC
Provozní teplota: -40 až 75 °C
Rozměry: 135 x 87,8 x 32 mm
Hmotnost: 185 g

Specifikace konektoru/extenderu:

Maximální vzdálenost přenosu pomocí koax kabelu: 1,4 km
Maximální vzdálenost přenosu pomocí VDSL2 + RJ-11 portu: 1,4 km
Switch a funkce DIP:

• DIP-1: Select CO or CPE mode
• DIP-2: Select G.INP or Interleaved mode
• DIP-3: Select Band Profile (Asymmetric or Symmetric)
• DIP-4: Select SNR of 12dB or 8dB

Specifikace switche:

Paměť: 2K záznamů
Podpora přenosu: JumboFrame 9K
Rychlost přenosu dat: až 24 Mbps

Specifikace systému:

VDSL:

• VDSL-DMT
• ITU-T G.993.1 VDSL
• ITU-T G.997.1
• ITU-T G.993.2 VDSL2 (podpora profilu 17a/30a)
• ITU-T G.993.5 G.
• ITU-T G.998
• G.INP

ADSL:

• Standard ADSL2/2+
• ITU G.992.3 G.dmt.bis
• ITU G.992.5 G.dmt.bisplus

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
