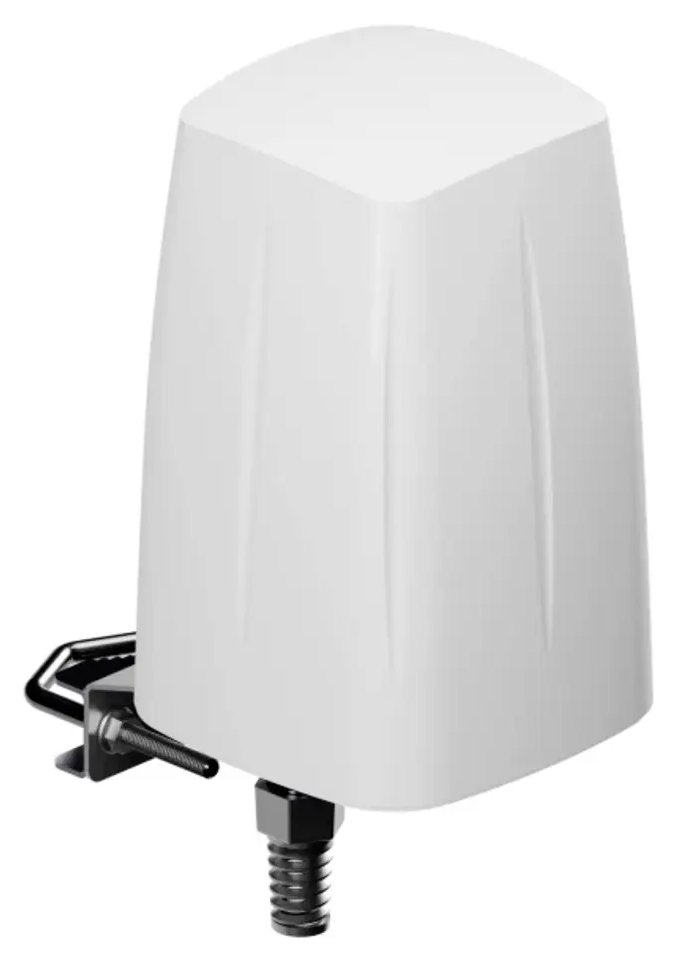

Venkovní kombinovaná anténa Teltonika PR1DCA70 integruje mobilní LTE & 5G, Wi-Fi a GPS/GNSS příjem do jednoho odolného pouzdra s krytím IP67.

Mobilní část antény pokrývá pásma 617 – 960 MHz, 1700 – 2700 MHz, 3300 – 4700 MHz a 5200 – 6000 MHz, čímž zajišťuje kompatibilitu s celým spektrem LTE a 5G sítí. Vyzařovací diagram je omnidirektivní s vertikální polarizací a ziskem ≤ 4,5 dBi. Připojení zajišťují 4 konektory SMA Male na kabelech typu RG316.

Wi-Fi část pracuje v pásmech 2400 – 2500 MHz a 4700 – 6000 MHz s vyšším ziskem ≤ 7,5 dBi a je vybavena 2 konektory RP-SMA Male. Integrovaná GNSS anténa s aktivním LNA zesilovačem (28 dB) přijímá signál v pásmu 1560 – 1610 MHz a disponuje jedním konektorem SMA Male na kabelu RG174. Anténu lze montovat na zeď, strop nebo stožár.

Mobilní konektivita
Čtyři samostatné výstupy SMA Male na kabelech RG316 (délka 160 mm) umožňují připojení ke čtyřem anténním portům routeru nebo modemu současně. Impedance všech mobilních výstupů je 50 Ω, VSWR ≤ 2,5.

Wi-Fi a GNSS konektivita
Dva konektory RP-SMA Male na kabelech RG316 obsluhují Wi-Fi pásma s impedancí 50 Ω a VSWR ≤ 2. GNSS výstup využívá kabel RG174 a pro napájení aktivního LNA vyžaduje napájecí napětí 2,5 – 6,5 VDC při odběru proudu 2,5 – 6,5 mA.

ZÁKLADNÍ SPECIFIKACE

Mobilní pásma: 617 – 960 MHz, 1700 – 2700 MHz, 3300 – 4700 MHz, 5200 – 6000 MHz
Mobilní zisk: ≤ 4,5 dBi
Mobilní VSWR: ≤ 2,5
Wi-Fi pásma: 2400 – 2500 MHz, 4700 – 6000 MHz
Wi-Fi zisk: ≤ 7,5 dBi
Wi-Fi VSWR: ≤ 2
GNSS pásmo: 1560 – 1610 MHz
GNSS LNA zisk: 28 dB
GNSS napájení: 2,5 – 6,5 VDC / 2,5 – 6,5 mA
Konektory: 4× SMA Male (mobilní), 2× RP-SMA Male (Wi-Fi), 1× SMA Male (GNSS)
Impedance: 50 Ω
Délka kabelů: 160 mm
Montáž: zeď, strop, stožár
Materiál pouzdra: ABS
Hmotnost: 1430 g
Rozměry: 242,0 × 159,0 × 275,0 mm (v × š × v s kabely)
Provozní teplota: –40 až +75 °C
Krytí: IP67
RoHS: ano
