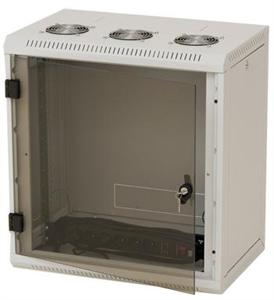

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Nástěnný rozvaděč TRITON RUA-12-AS5-CAX-A1 Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi. IP30, nosnost 30 kg. Vysoká pevnost konstrukce Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg. Flexibilní otevírání dveří Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat. Zámek na dveřích Umožňuje snadný a rychlý přístup do rozvaděče. Nastavitelné vertikální lišty Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Vylamovací záslepky V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu. Dveře Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací. Odnímatelné bočnice Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří. Ventilace RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů. Příbaly: Klíč *přední dveře 2x Vrut 6x50 *4x Podložka 6,6 *4x Hmoždinka 10 *4x Plovoucí matice M6 *8x Protiprachová záslepka *1x Šroub M6x10 *8x Plastová podložka *8x Rámeček plastový 300x70mm *1ks Materiál: *Bezpečnostní kalené sklo tl. 4 mm *Ocelový plech * 19“ jednodílný nástěnný rozvaděč s krytím IP 30 * Odnímatelné bočnice uzamčené zámky * Rozvaděč se věší přímo na zeď. * Součástí rozvaděče jsou čtyři posuvné vertikální lišty. Konstrukce rozvaděče: * Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky * Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované. * Dovolené zatížení jednotlivých dveří je max. 10 kg. * Minimální tloušťka povrchové úpravy je 65 µm. * Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. * Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. * Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. * Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče. * Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami. Podmínky provozu Provozní prostředí: * Kancelářské * Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: * mechanickým poškozením * nesprávnou manipulací * jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: * přetěžování (překročení maximální doporučené nosnosti) * instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení * zasahování do konstrukce a designu rozvaděče Montáž rozvaděče * Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. * Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. * V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče). Ochrana prostředí * Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a Shoda * Tento výrobek je certifikován ITI TÜV, certifikát číslo 01.446.747/10/07/02/0 ze dne 25. 3. 2010 a plně odpovídá ČSN EN 62208, ČSN EN 731401+Z1 a Z2, ČSN EN 730035. Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.
